Voici une page consacrée à un Waterbloc: Le cinquième bloc
pas d'idée plus originale pour le nom désolé!
Bref voici les caractéristiques:
top en Delrin (POM)
visserie en inox
multifixe en plexi de 6mm
 pour ie7; 775; et 939
base de 2.7mm et
15 canaux de 4x1 mm

Voici quelques photos de la réalisation:

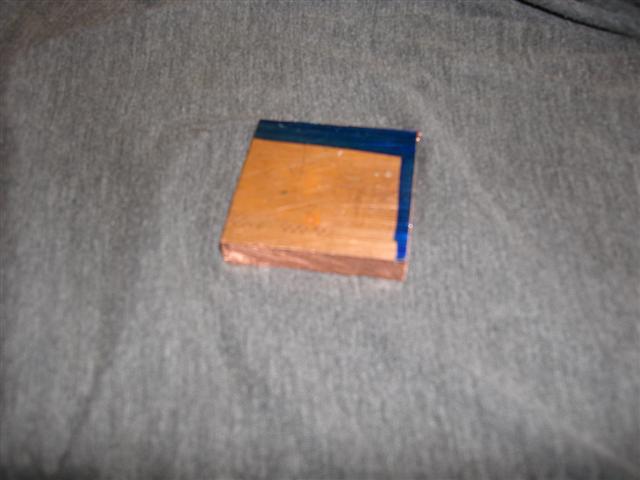

Le morceau de brut

user posted image

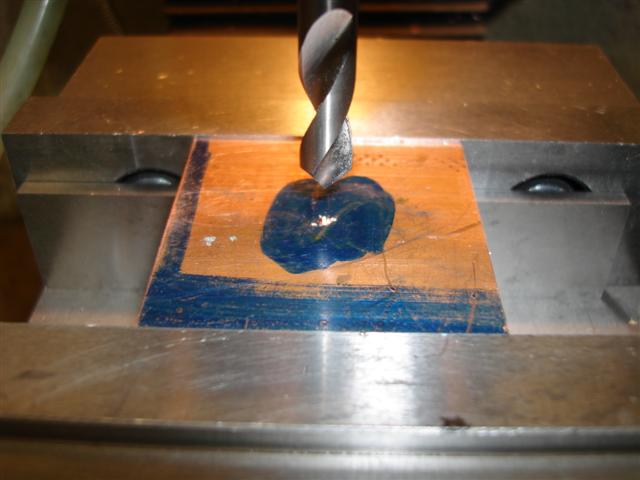

usinage des 4 cotés et pointage au centre

user posted image

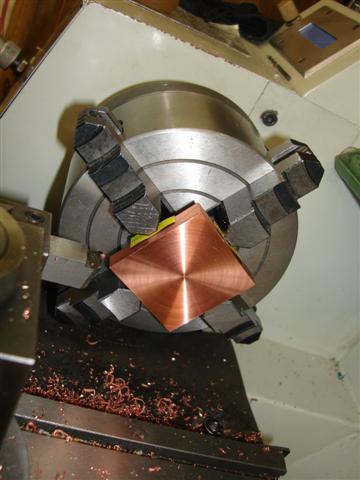

je centre la pièce et je dresse la face

user posted image

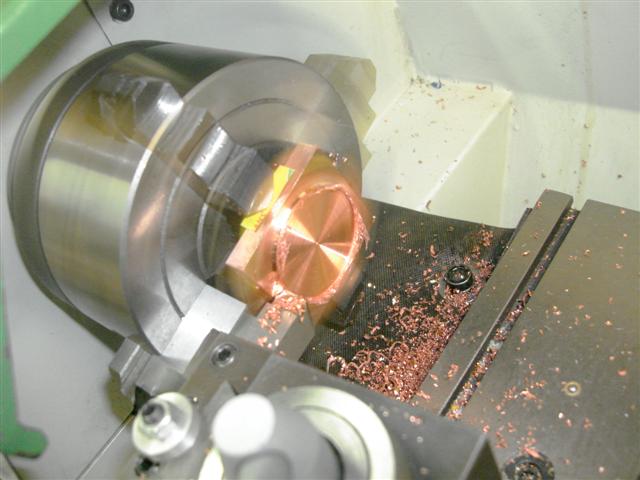

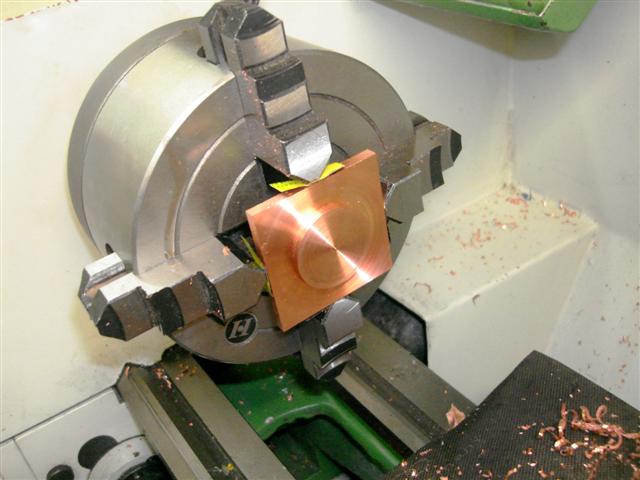

je charriote jusqu'à ce qu'il me reste un rond de Ø31 et de hauteur 4mm

user posted image

user posted image

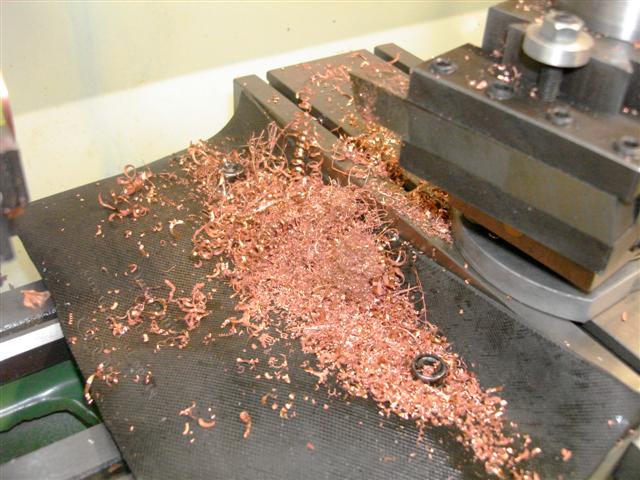

Les copeaux

user posted image

il me manque quelques photos de l'usinage des canaux
mais voici une vidéo

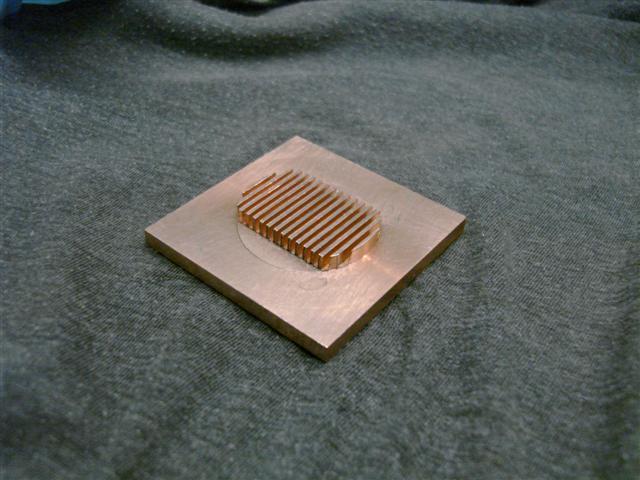

Et le résultat

user posted image

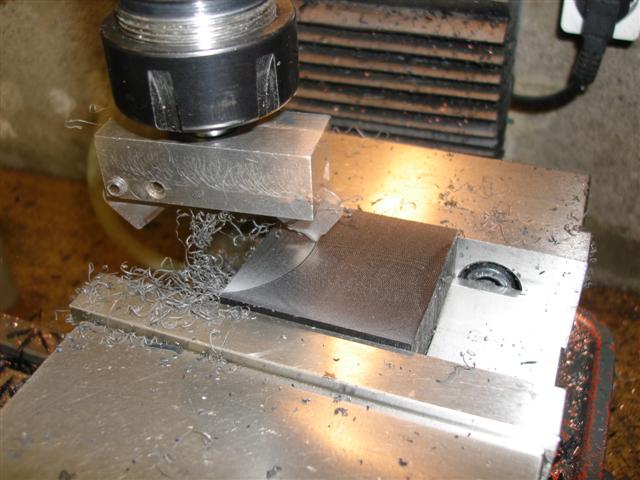

Je trouve une chute de POM et je surface les 6 cotés

user posted image

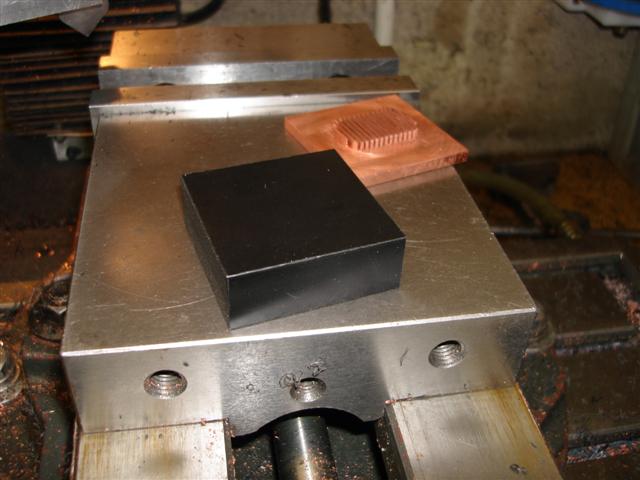

Voila qui est fait

user posted image

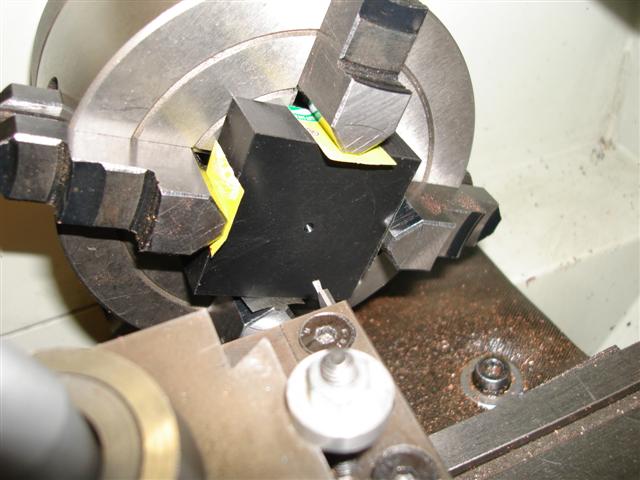

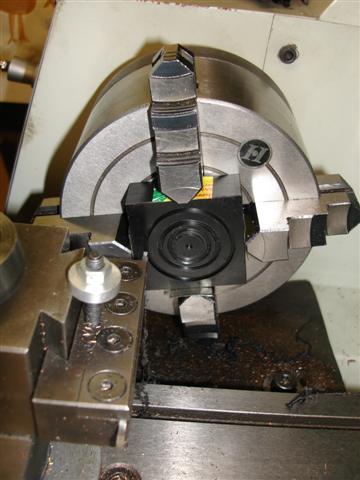

là pareil je le bride dans le mandrin 4 mors

user posted image

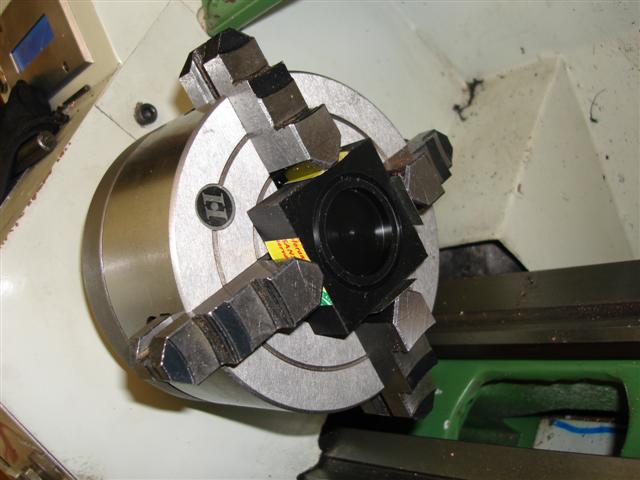

et je prends mes repères pour faire la gorge au bon Ø
et à la bonne profondeur (remarquez les essais au centre de la pièce)

user posted image

la gorge est réalisée et l'évidement qui accueillera le cuivre aussi

user posted image

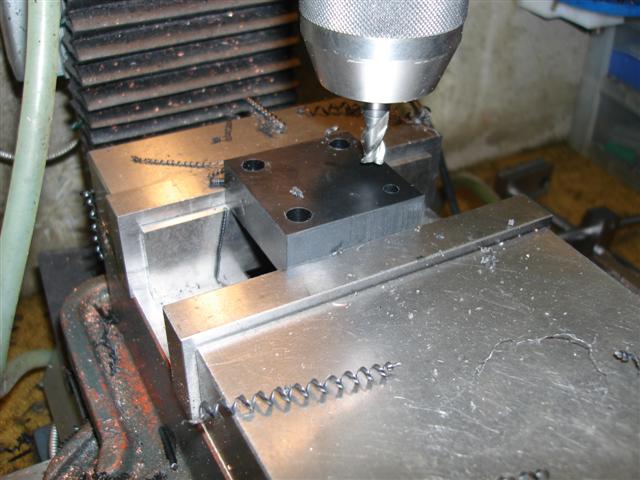

Je prépare les perçage et lamage pour la visserie

user posted image

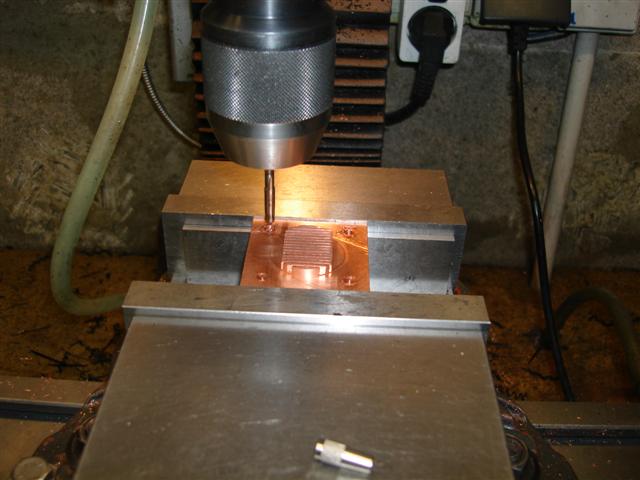

taraudage du cuivre

user posted image

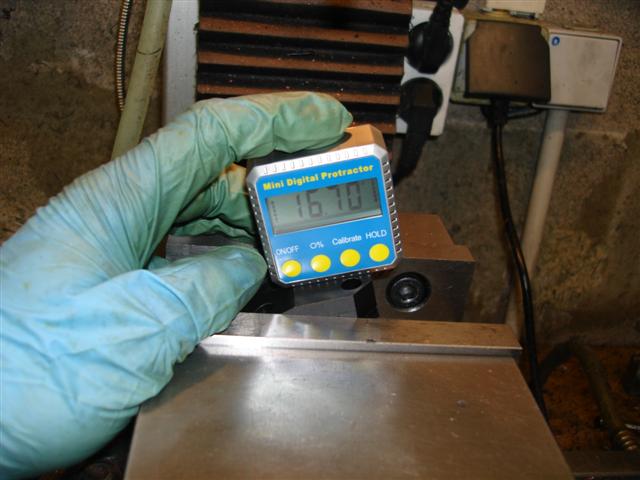

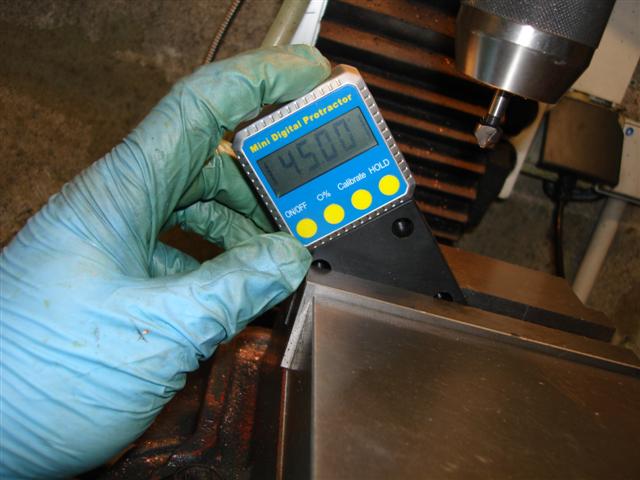

ici je règle l'inclinaison de ma pièce avec ce rapporteur digital

user posted image

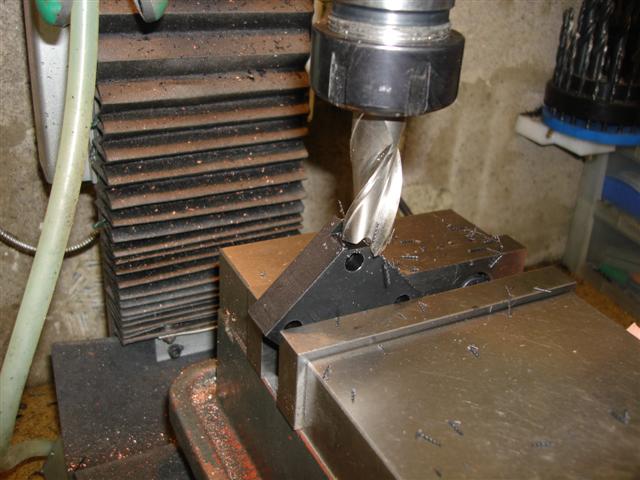

et je vire une petite partie de l'angle

user posted image

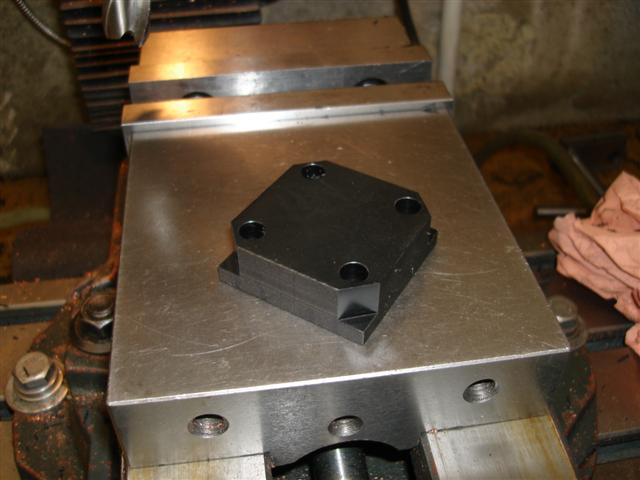

je recommence 3 fois, et j'obtiens ce résultat

user posted image

j'incline encore une fois mais cette fois ci de 16.7°

user posted image

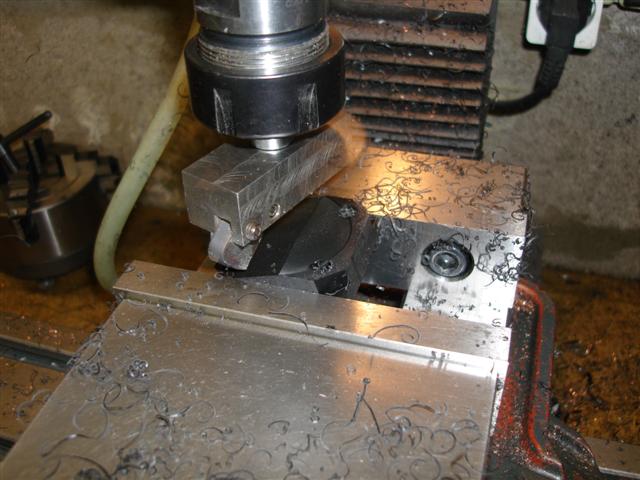

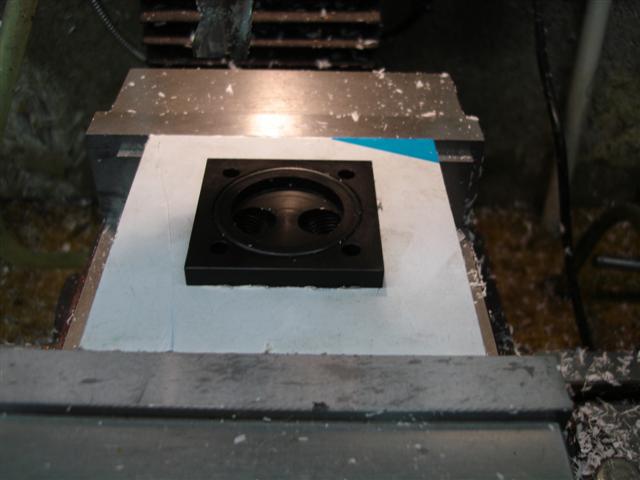

Je surface , je perce

user posted image

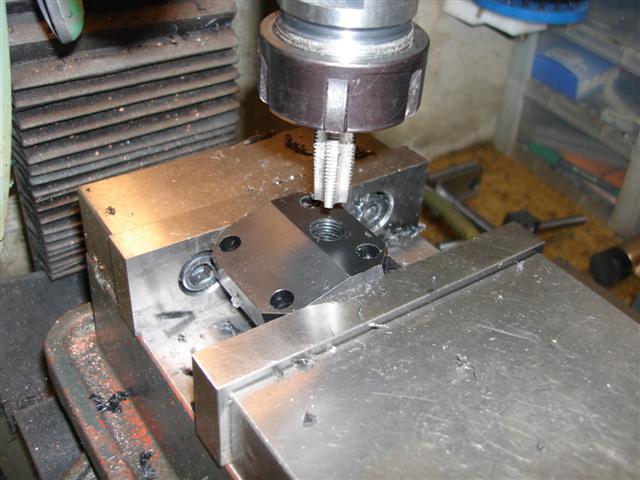

et je taraude en 1/4 gaz

user posted image

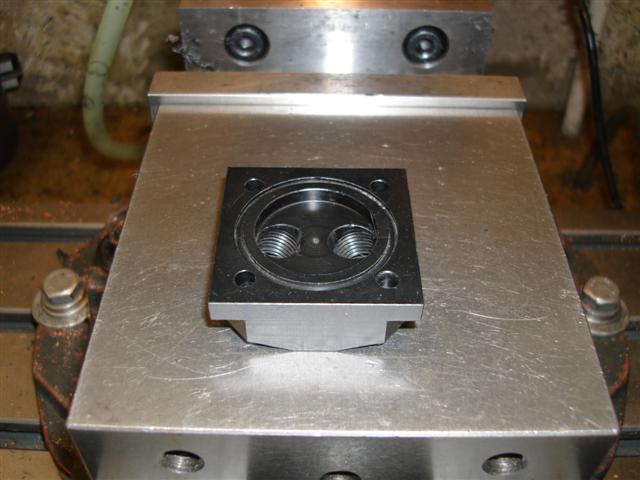

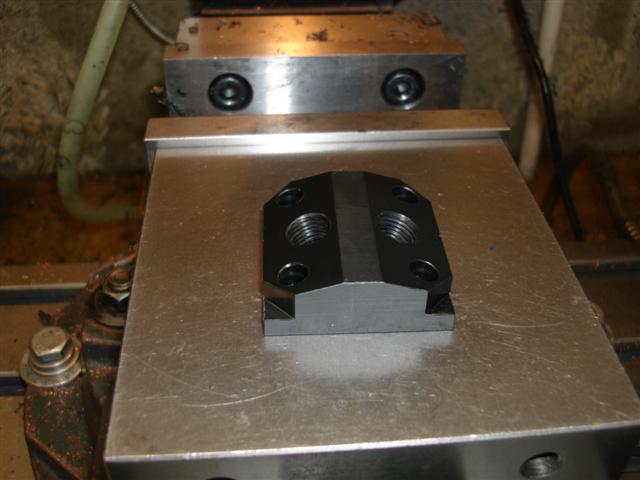

Je recommence de l'autre coté et voila!

user posted image

user posted image

passons à la fixe:

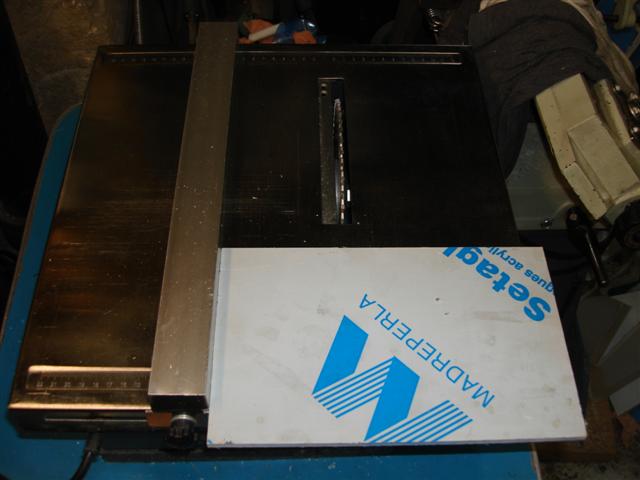

un morceau de plexi de 6mm, que je découpe avec la scie de table

user posted image*

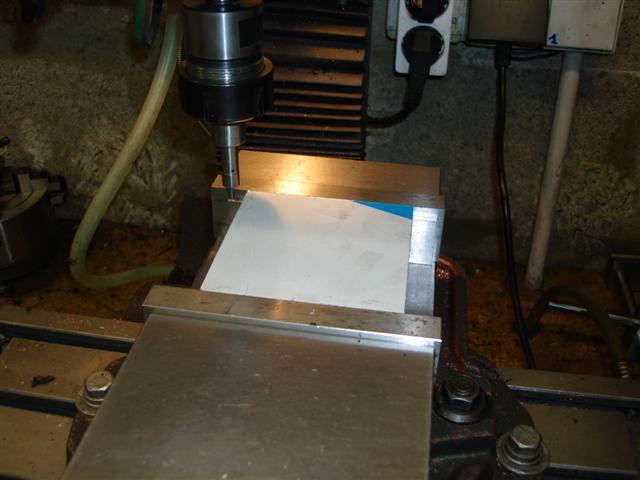

je prends les origine de la pièce
user posted image

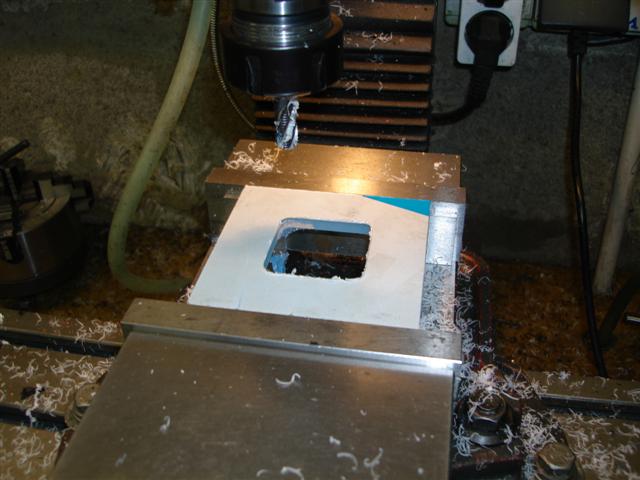

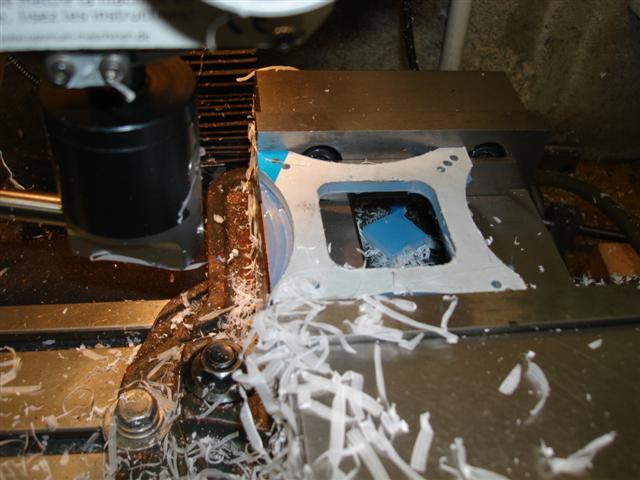

et je commence avec une fraise ravageuse



puis une de finition

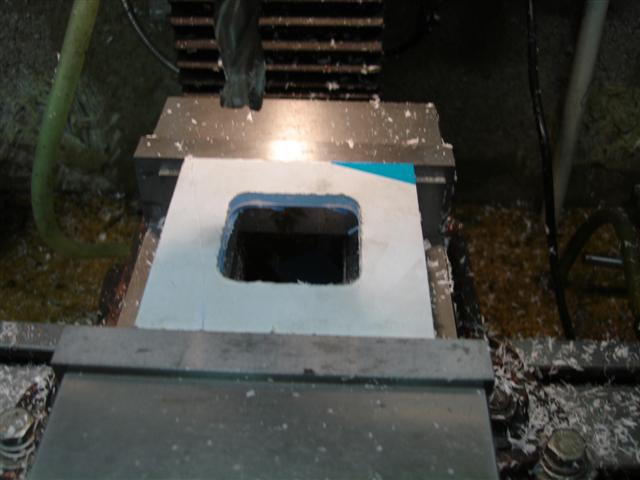

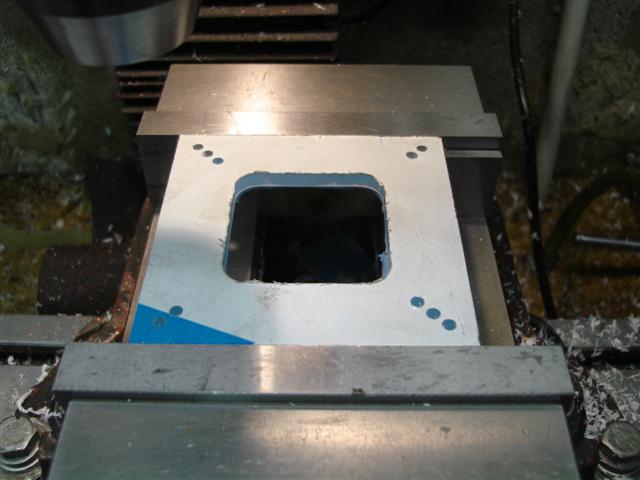

user posted image

impeccable!

user posted image

perçage des trous de fixe

user posted image

et un truc pour rendre la fixe plus jolie

user posted image

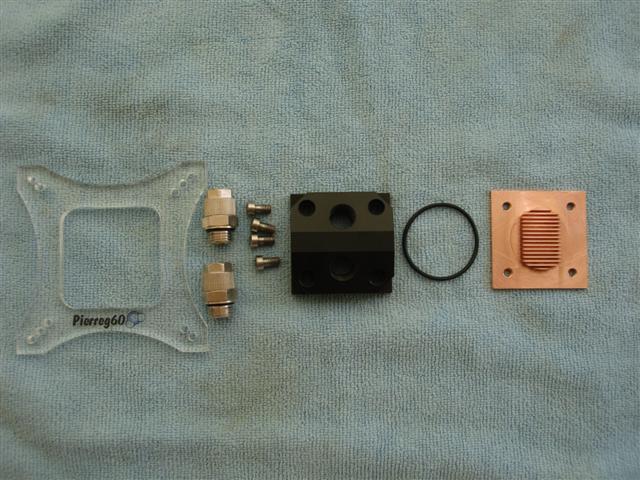

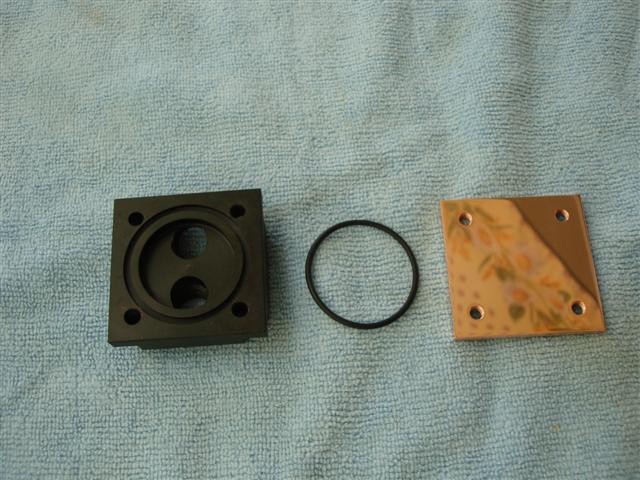

Un coup de lavage pour tout ce beau monde

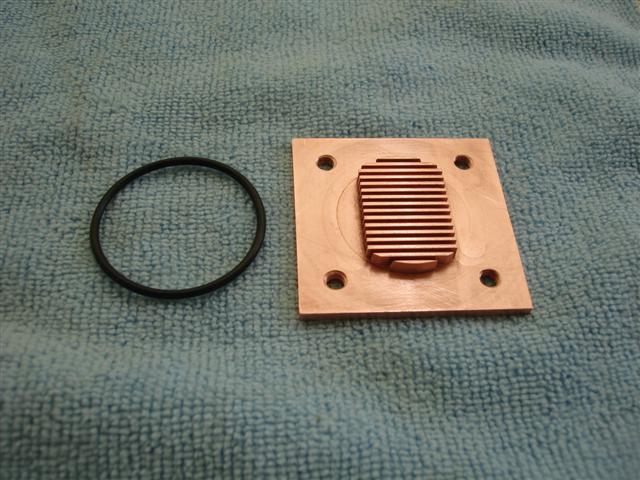

user posted image

user posted image

user posted image

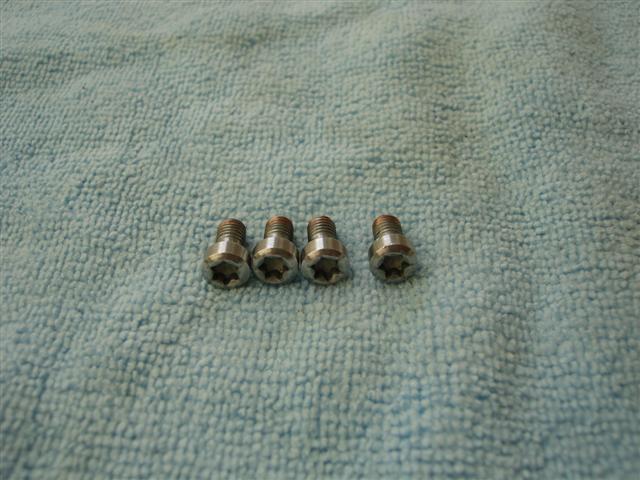

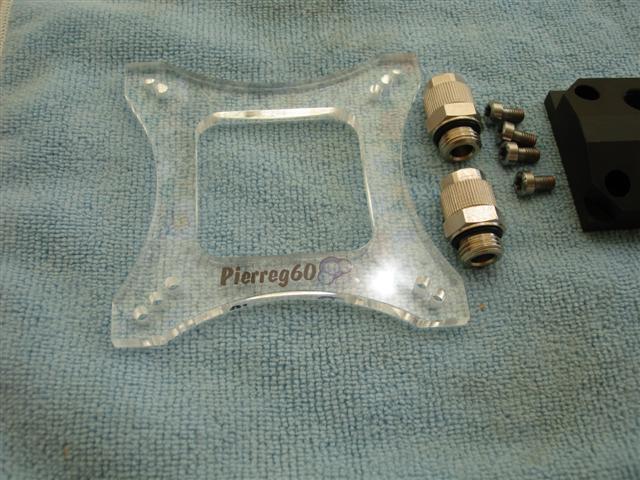

des vis que j'ai modifiées car la tête était trop large

user posted image

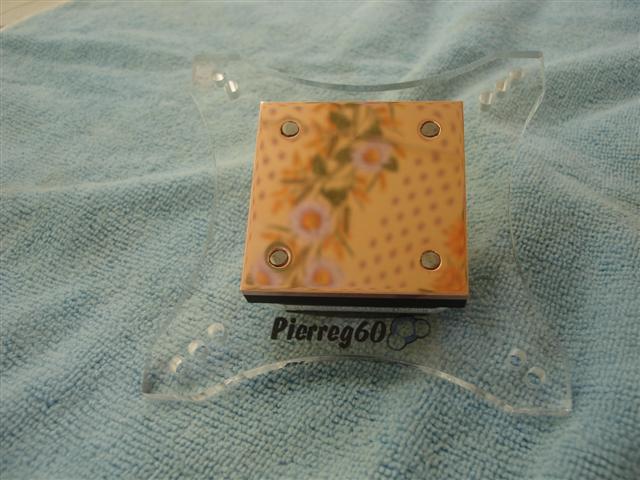

une vue de dessous

user posted image

user posted image

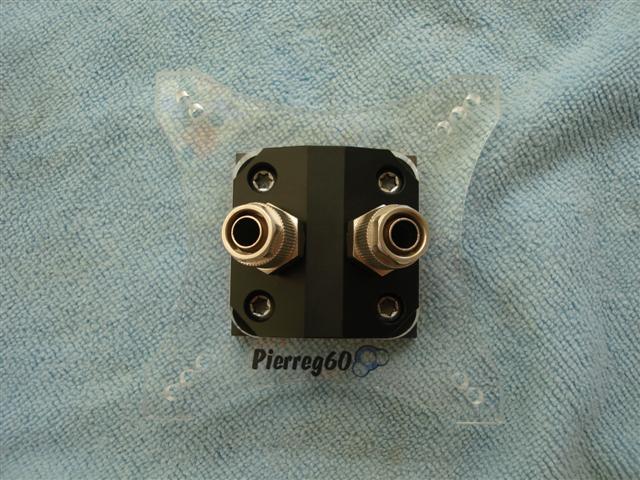

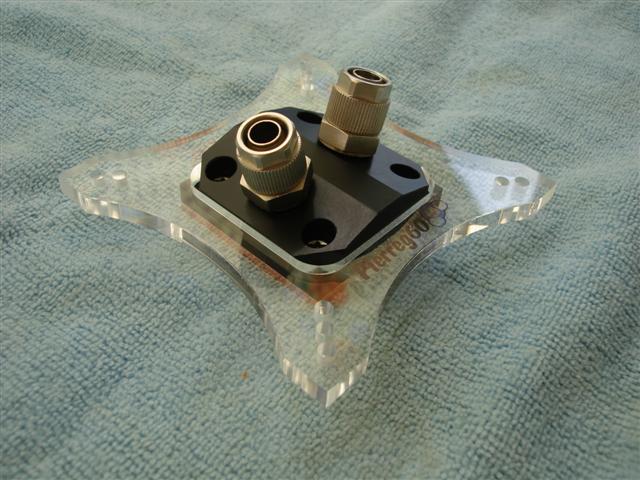

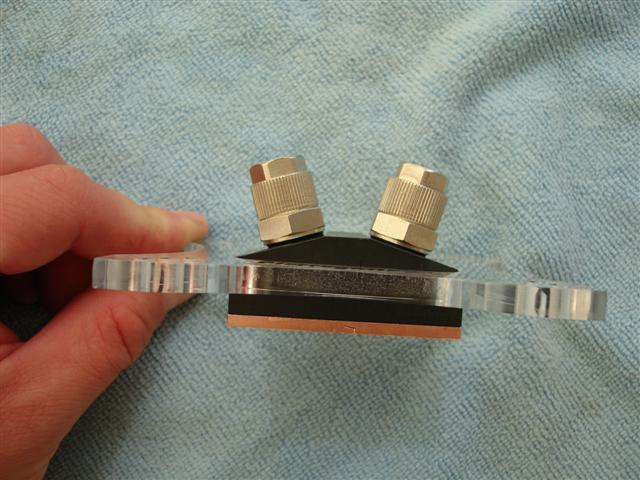

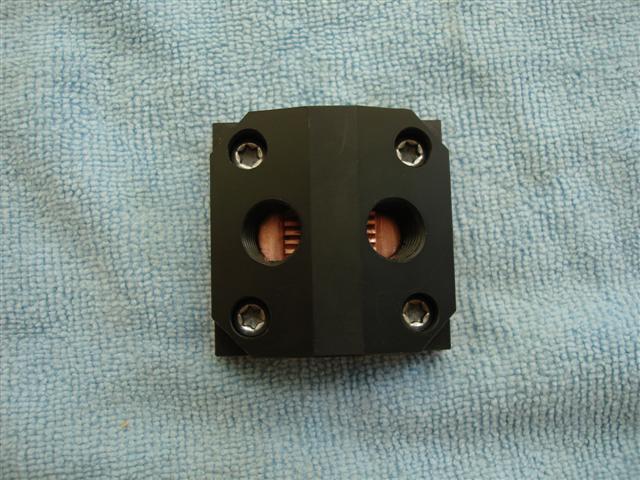

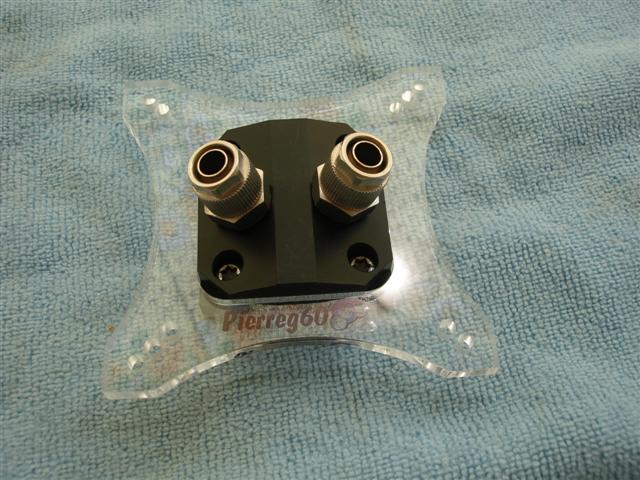

et quelques vues d'ensemble
user posted image

user posted image

user posted image

user posted image

user posted image

Merci de m'avoir lu

Pierre
