Bonjour à tous, j'avais un besoin de brider mon étau sur la tranche,
j'ai donc utilisé des morceaux d'acier et 2 brides pour mettre tout ce monde en place,
mais une fois l'usinage terminé, j'ai regardé de loin l'empilage TETRISAL des ces bouts de ferraille...

ça se passe de commentaire, j'ai même pas pris de photo tellement j'étais peu fier!

Bref l'usinage étant terminé je me suis lancé de suite dans le croquis d'une paire de vérins à vis
et dans les minutes qui on suivies la fin des crobars, de l'usinage de ces derniers.

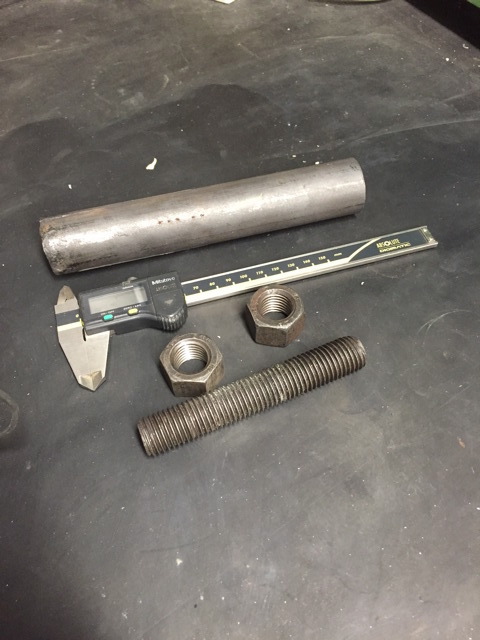

voici les bruts
la vis et ses écrous ont été généreusement fournis par Charly 57 Merci!

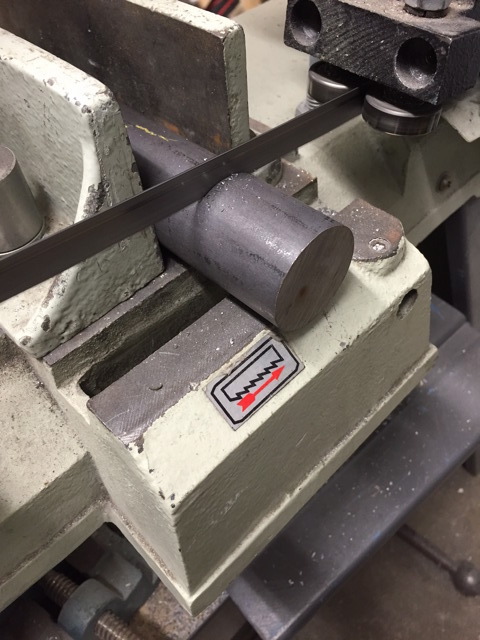

Débit des 2 morceaux de rondins

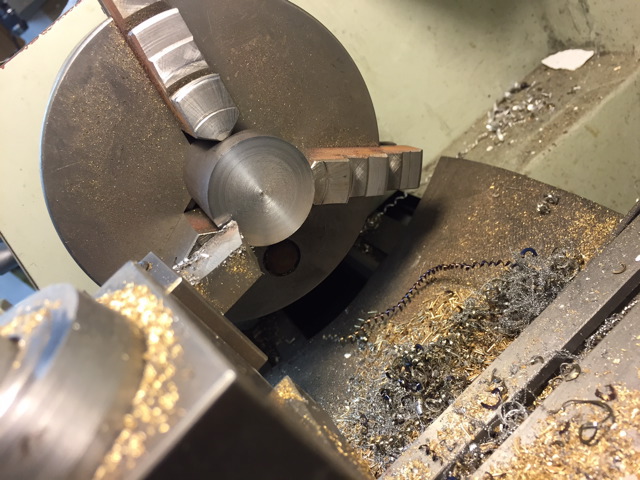

dressage de la face

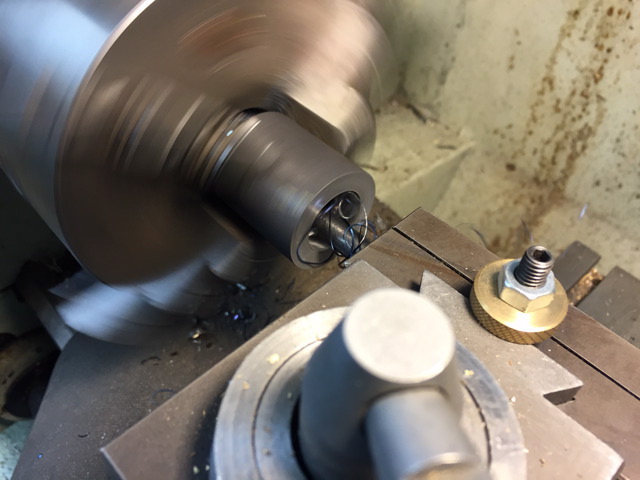

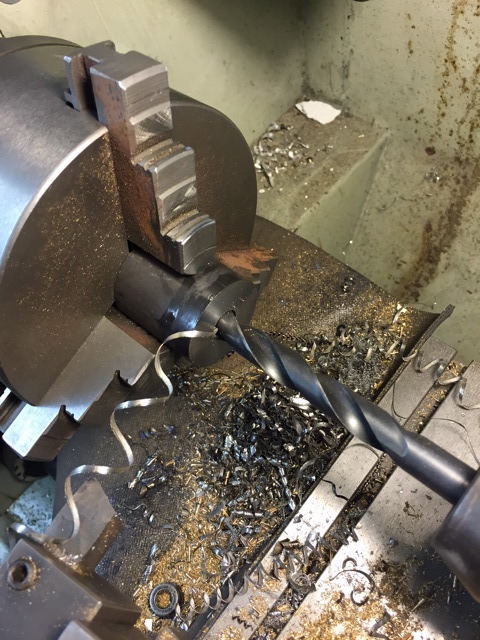

Perçage et alésage

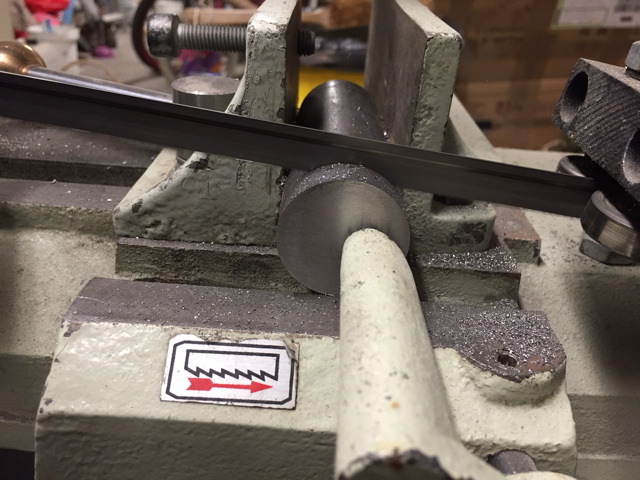

Pendant ces opérations la scie fait sont bout de chemin et débite 2 morceaux plus courts

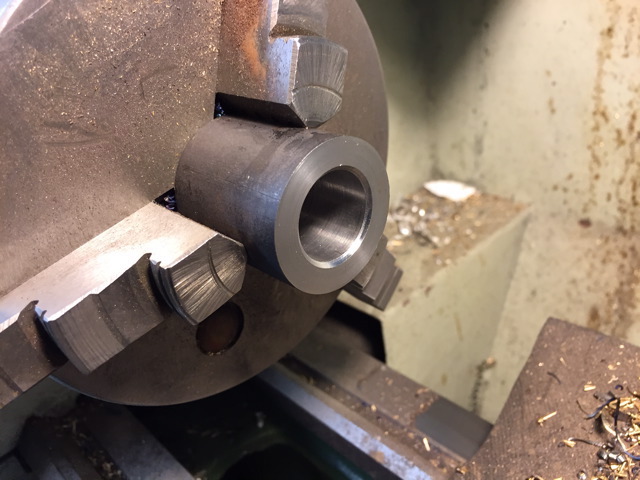

Un petit chanfrein

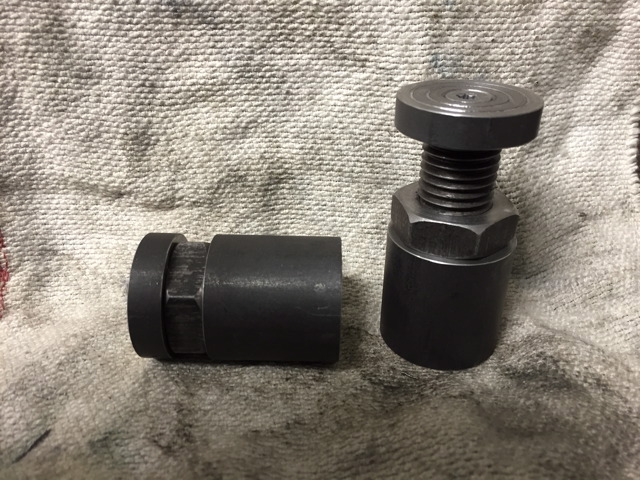

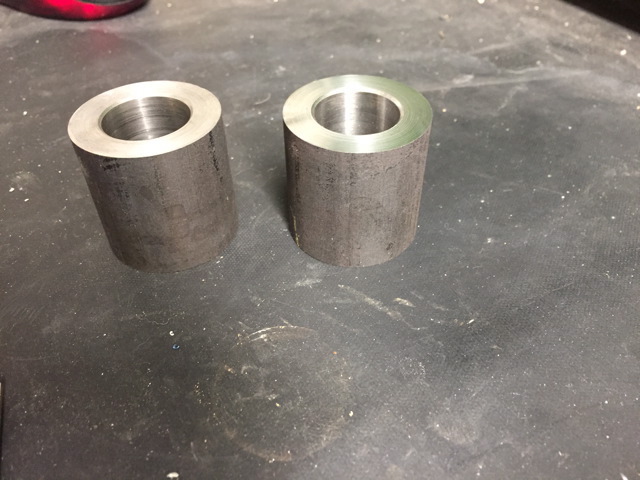

et voila 2 pièces terminées

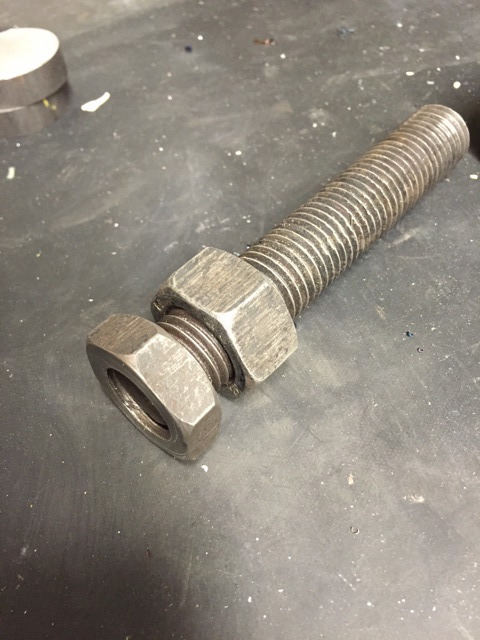

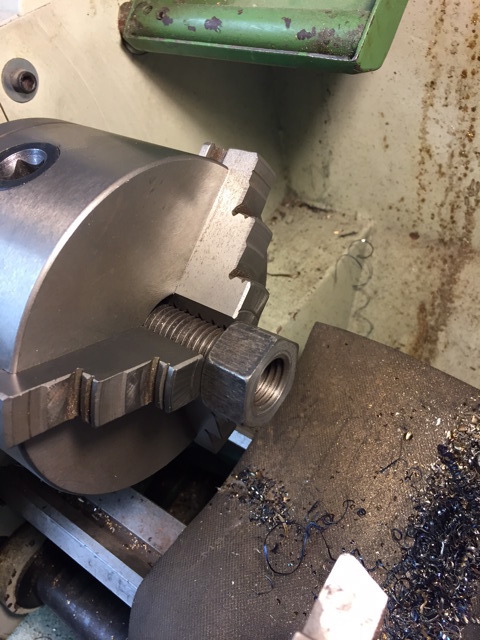

là je monte la vis dans le mandrin et je vis l'écrou dessus



Je découpe un morceau mais dommage qu'il soit trop court sinon

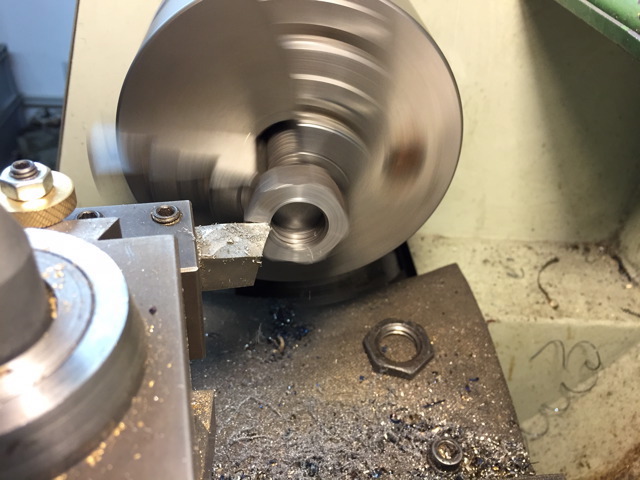

 j'aurai fait 2 écrous avec un seul! Je dresse la partie usinée et je lui mets un coup de lime.



le voici terminé

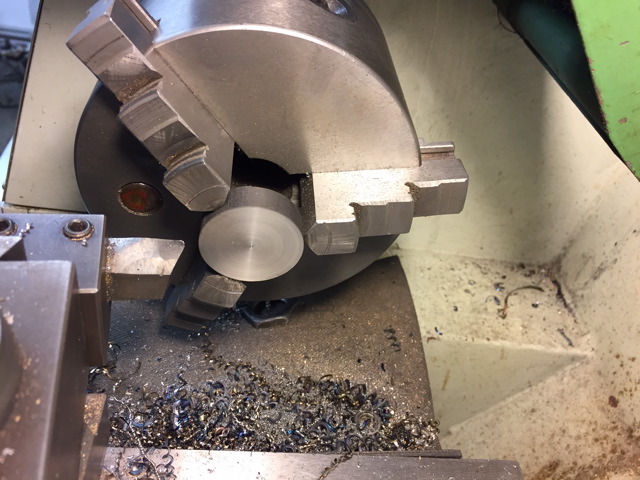

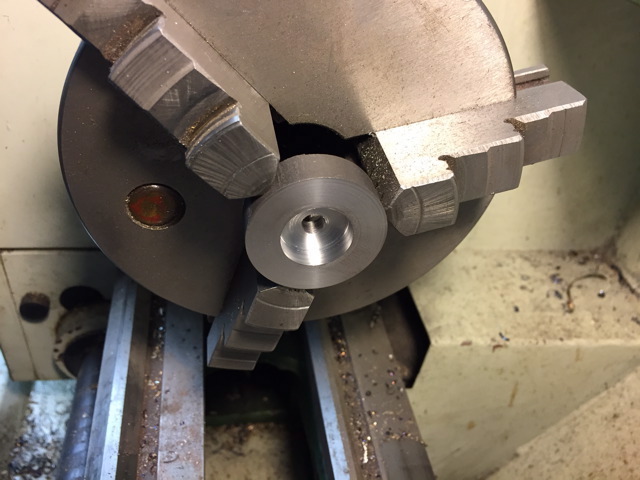

Je ré-usine la partie courte en dressant les 2 faces, un coup de perçage pour noyer la tête de la vis

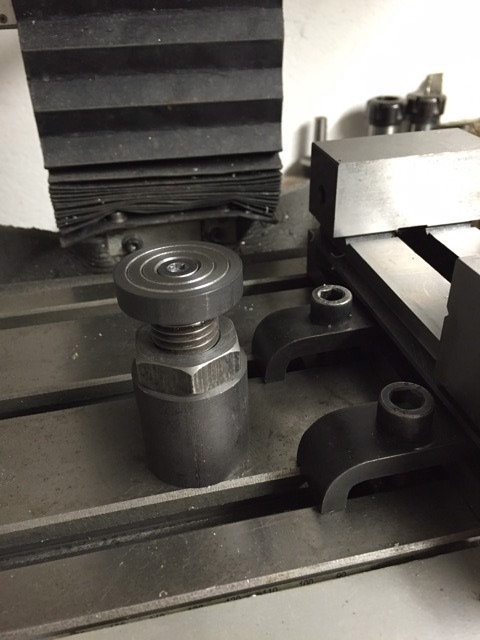

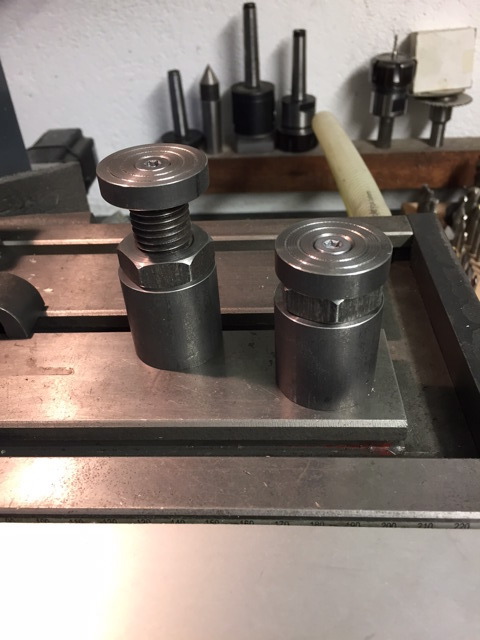

Et voila le résultat final





C'est décidé je continuerai à jouer à TETRIS mais sur ma GAMEBOY!!



Merci de m'avoir lu!

Pierre
