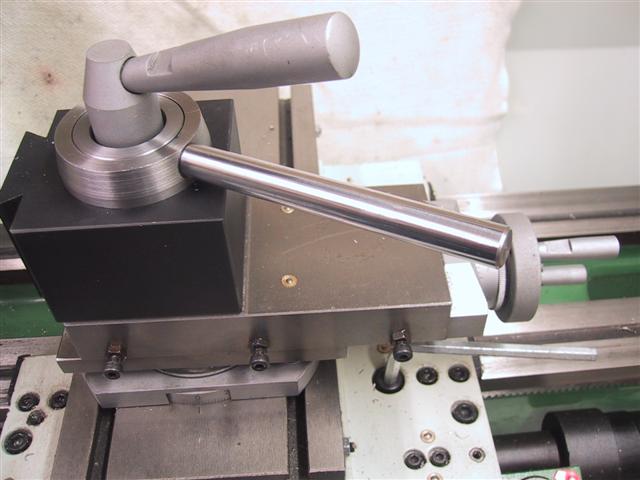

J'ai remplacé le levier de serrage par un morceau de stub de 11mm.

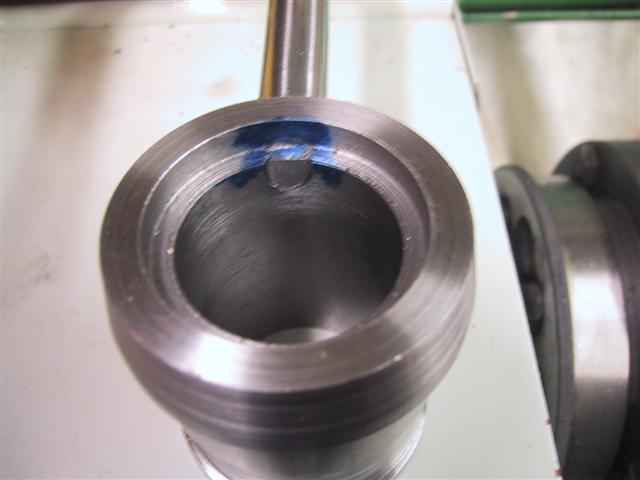

La partie cachée (qui est très laide au passage)



C'est au tour maintenant d'un nouveau porte outil (la barre d'alésage) de se faire usiner

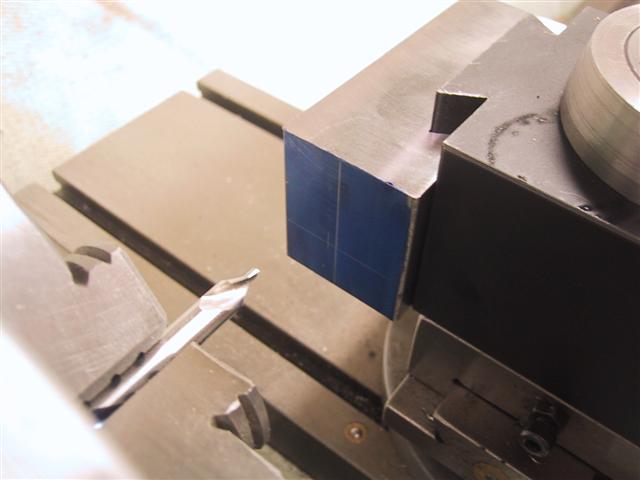

On mesure, trace et aligne avec le centre de la broche



Maintenant pour percer un trou de 70mm de profondeur
 et que ça soit bien parallèle à la surface extérieure,
 il faut procéder comme suit:

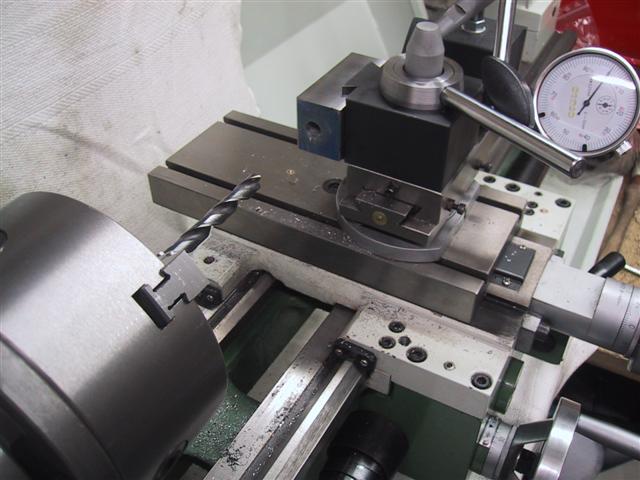

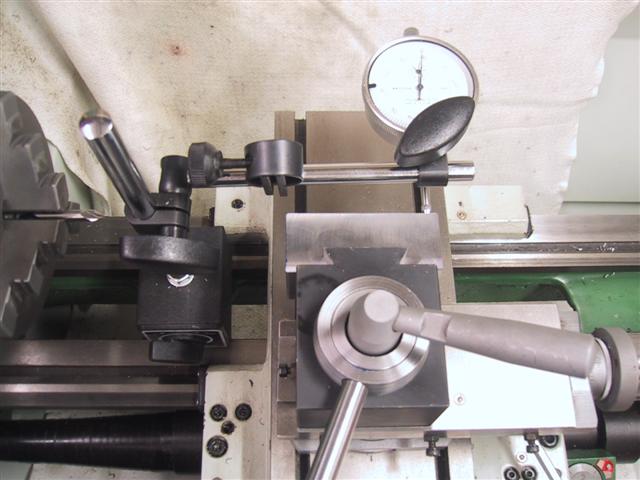

Je dégauchie le porte outil avec un comparateur en faisant bouger le trainard comme sur cette photo



Ensuite je déplace le comparateur sur un coin de la tourelle car les efforts de perçage sont assez importants,
et ça fait tourner la tourelle de quelques 10eme à chaque perçage.
Donc remise à 0 du comparateur en tapotant légèrement avec un maillet
(lever l'aiguille car le comparateur n'aime pas les chocs)

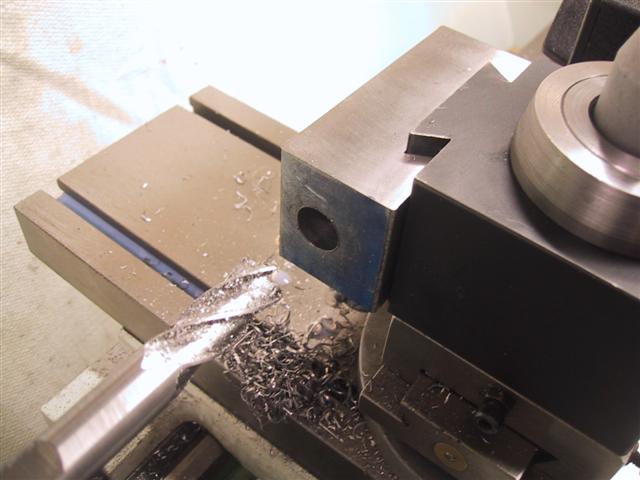

on passe les étapes du changement de foret, et à défaut d'avoir un alésoir j'utilise une fraise de 12mm

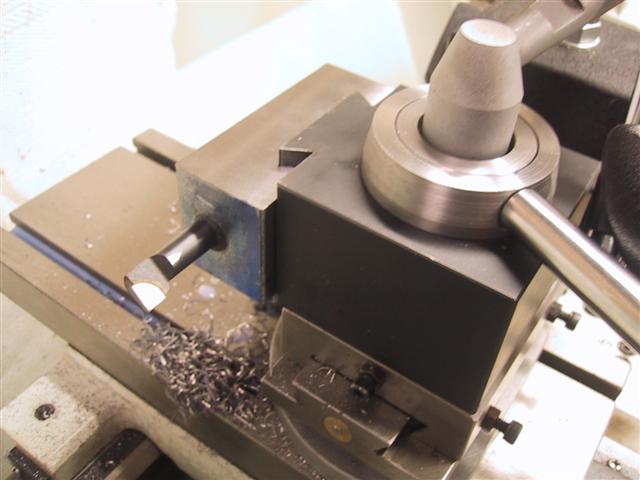

Mont' voir c'que ça donne avec un barreau??

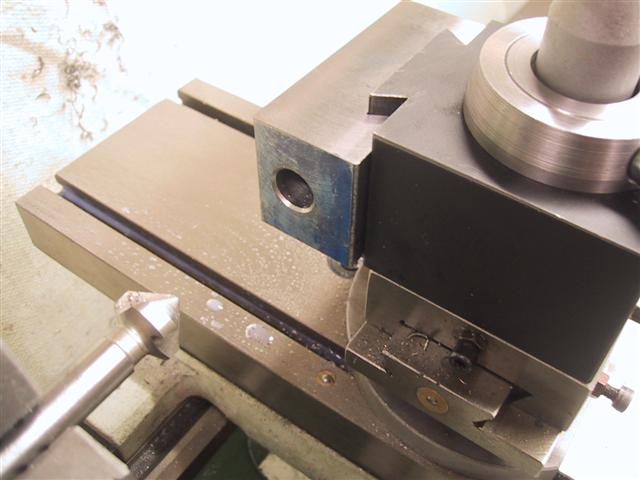

c'est pas mal mais ça fera mieux avec un chanfrein...

Voila!!



Maintenant passons un peu au problème de ce porte outils

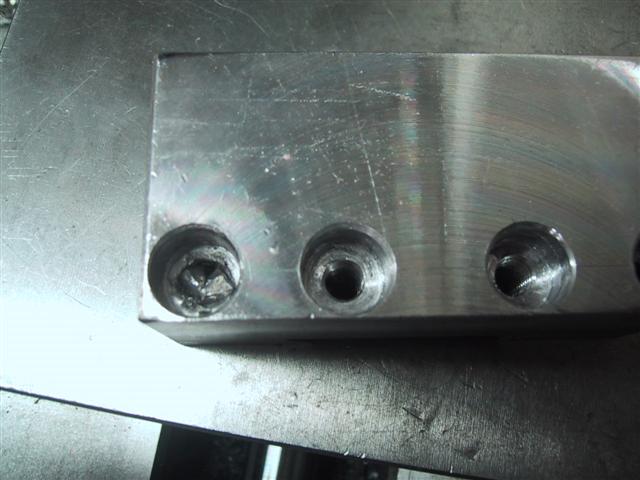

voici le massacre



Pas mal non ? j'ai casser le taraud lors de la dernière opération!!
Alors j'ai décider plutôt que de refaire une pièce complète
(usinage de la queue d'aronde et tout le blabla), de percé de l'autre coté.
Mais comment cacher cette misère ?

Ben comme ça en fabriquant des petits cylindres que je souderais au MIG et que je surfacerais

Les coupables



et les voila en place

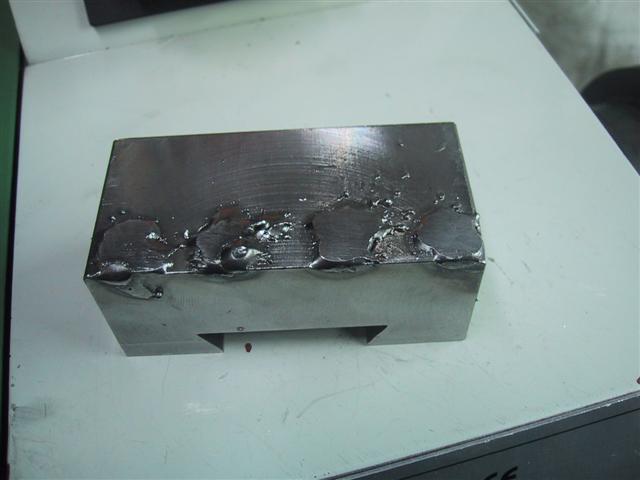

une fois soudés et légèrement meulés

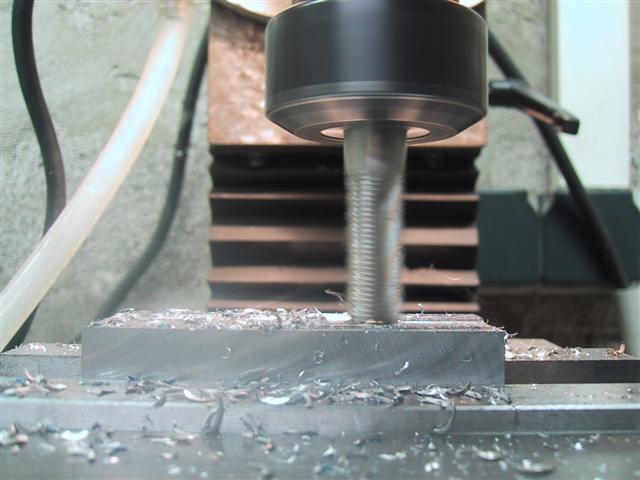

un petit coup de flycuter mais l'état de surface n'est pas fameux on dirait que la soudure colle
mais bon ça sera déjà mieux que la misère qu'il y avait avant!

avant le brunissage je sablerais un coup pour lisser les traces

Maintenant que les bêtises sont réparées je continue le taf.

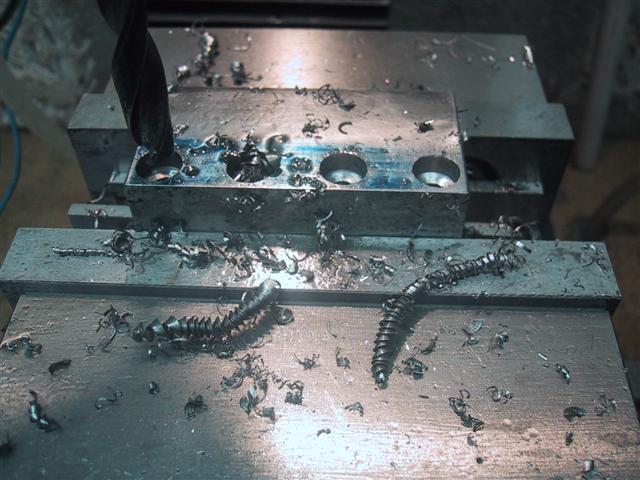

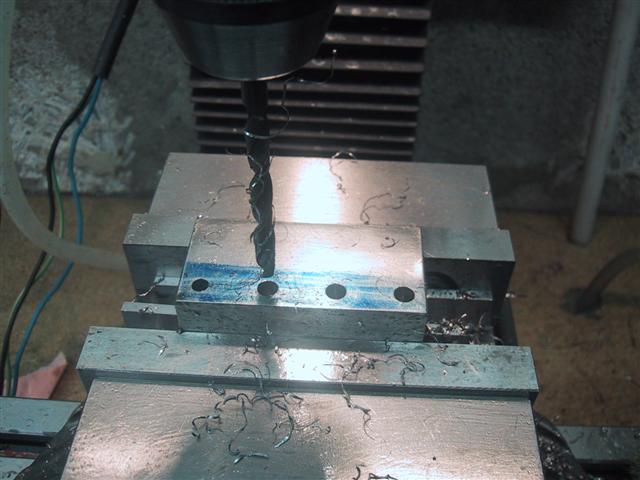

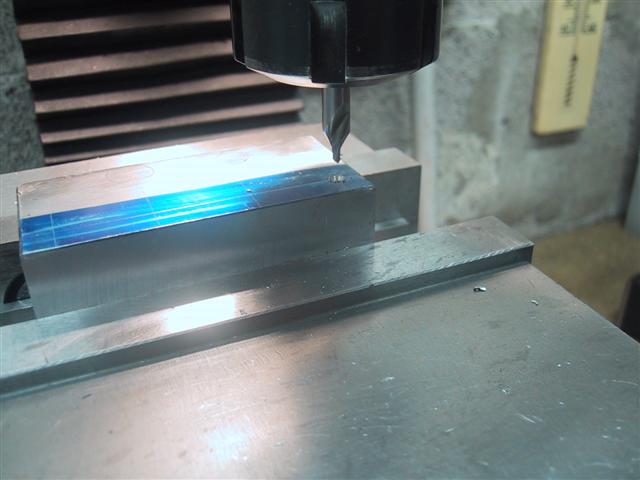

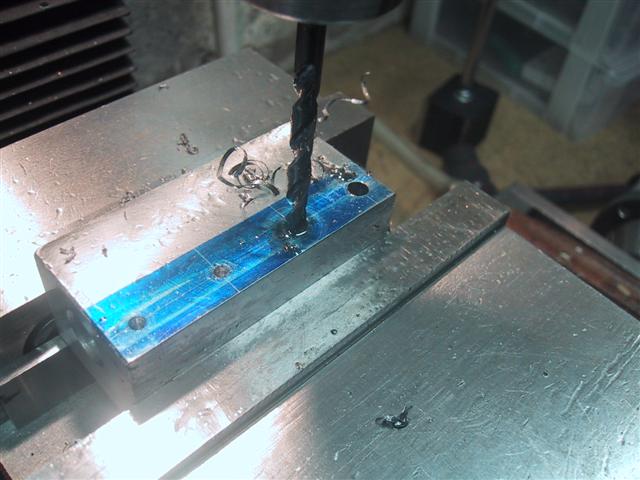

la phase de perçage

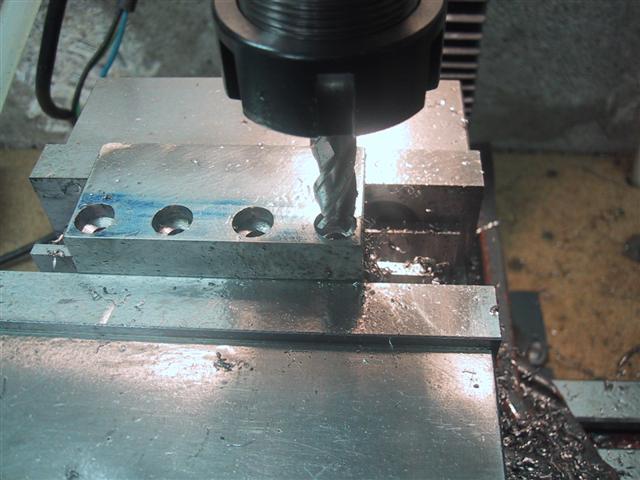

Lamage maison (j'ai pas de fraise à lamer encore)

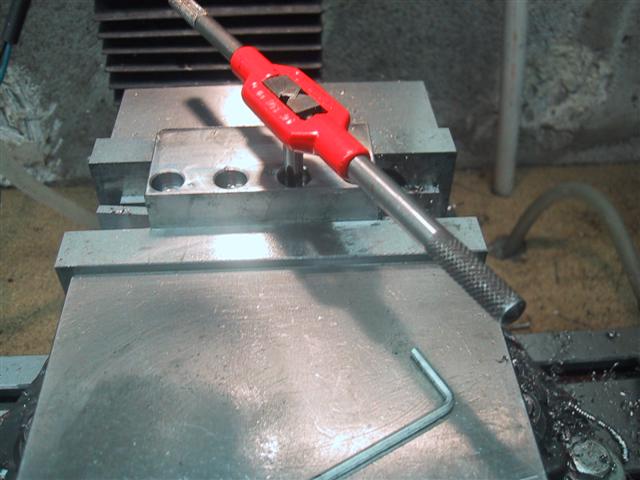

et taraudage (cette fois j'ai rien cassé)



une fois ces opérations terminées,

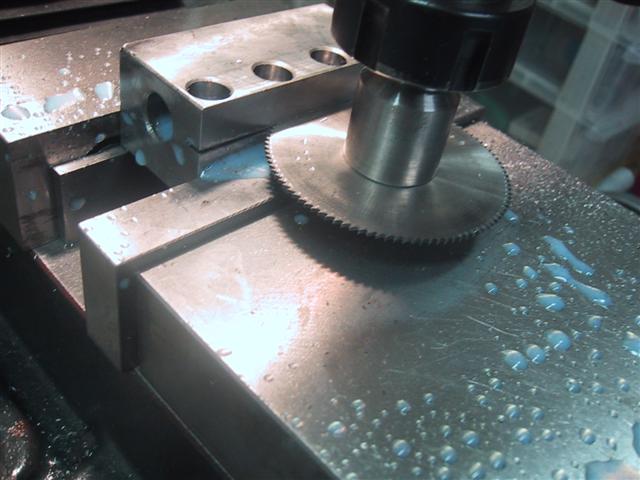

j'ai fait une rainure de 1mm sur le dessus du porte outil
J'aurai jamais imaginé prendre une si grosse passe avec cet outil environ 3mm



voila le porte barreau est quasiment terminé.
passons au porte lame à tronçonner

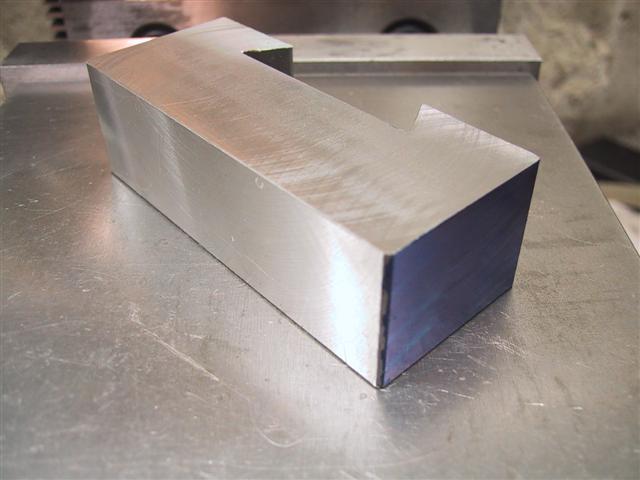

un porte outil vierge

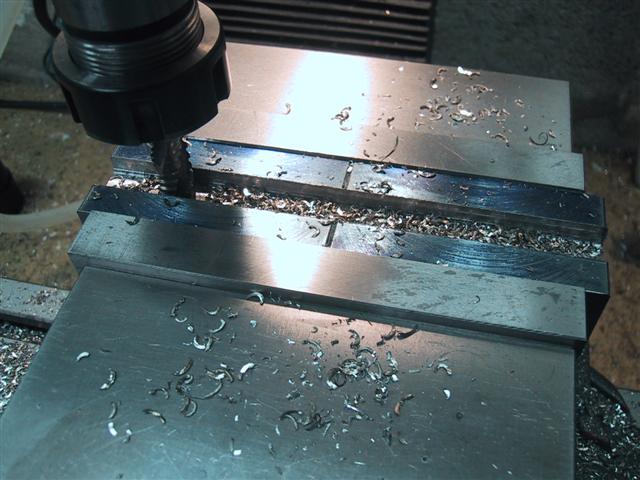

Fraisage de l'emplacement de la lame



J'ai laisser environ 0.5mm pour que le dessus de la lame puisse être serrée contre le "couvercle"

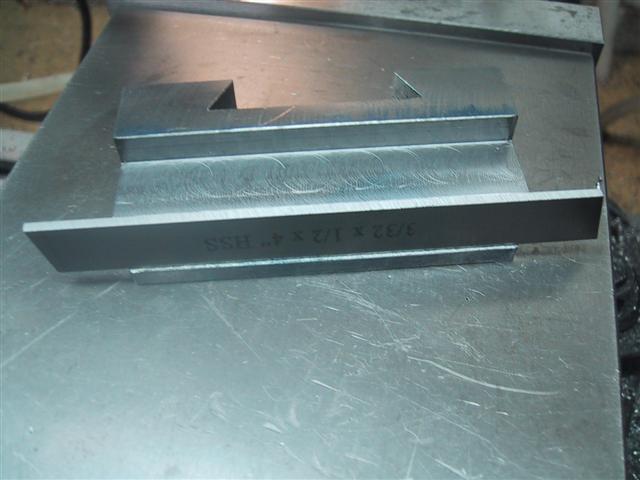

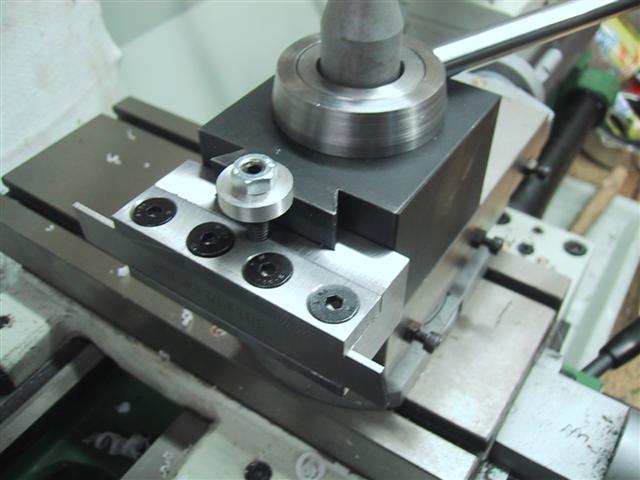

et le voila terminé

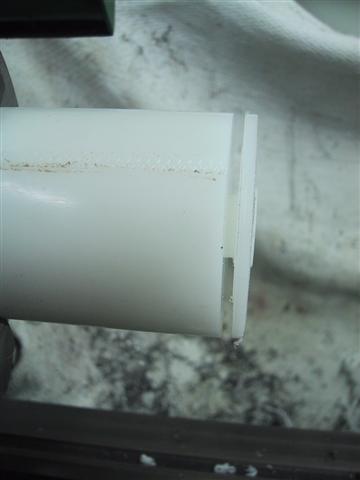

ça coupe bien le plastique

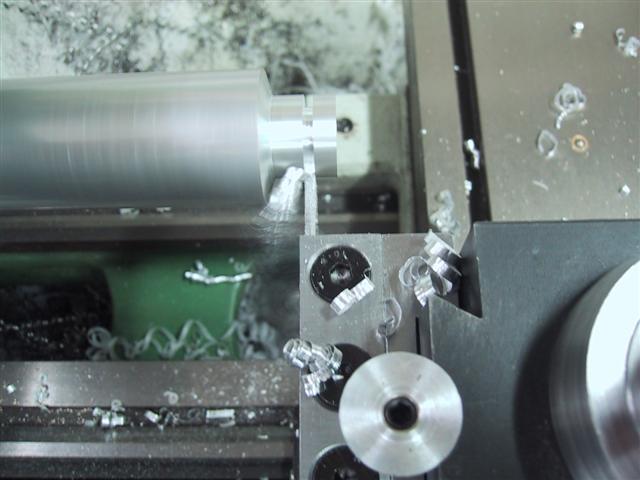

et l'alu aussi



et l'acier ?? j'ai pas essayé encore......

il me reste encore quelques portes outils à finir
en travaillant à la chaine ça va plus vite



Suite =>
