voici la réalisation d'un outil à faire des boules

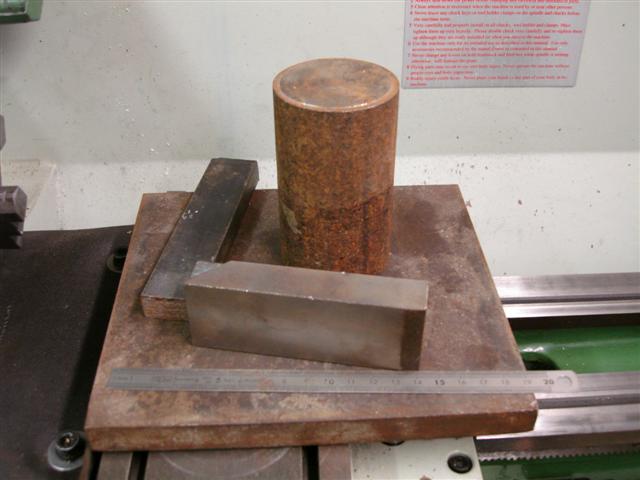

voici le brut

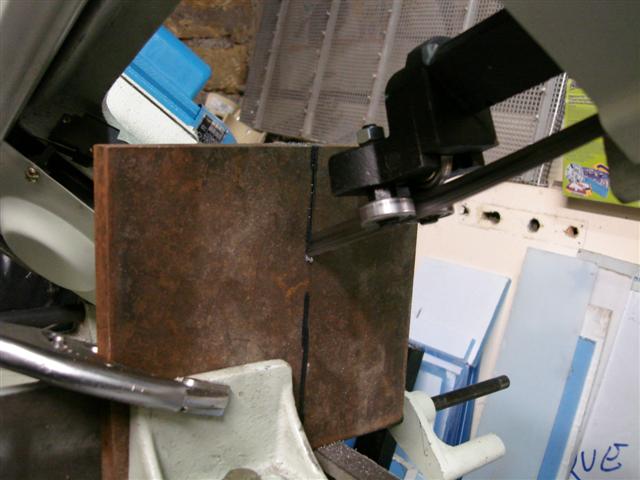

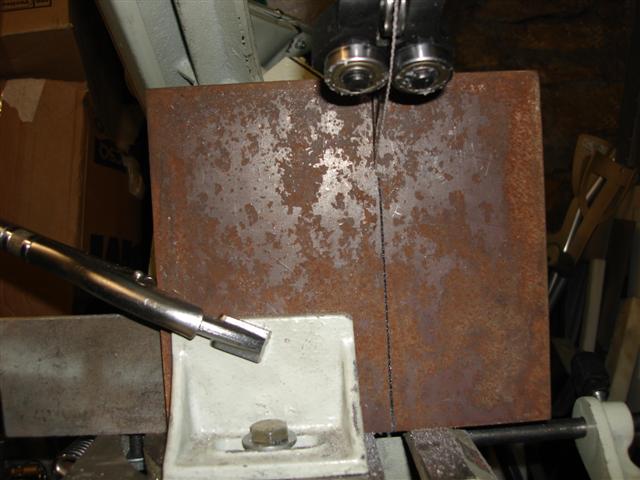

découpe (200*200*20)

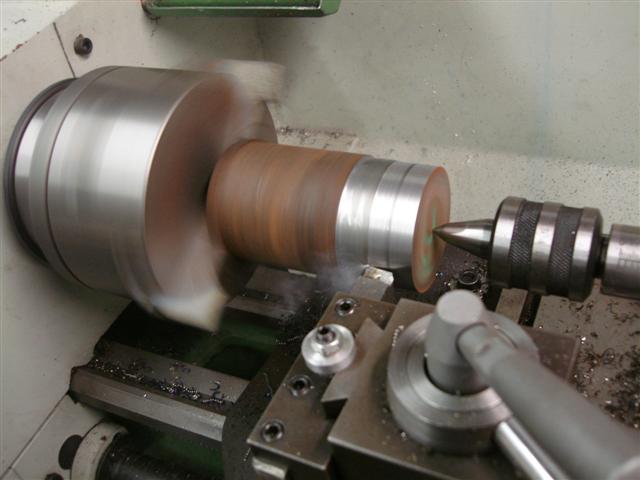

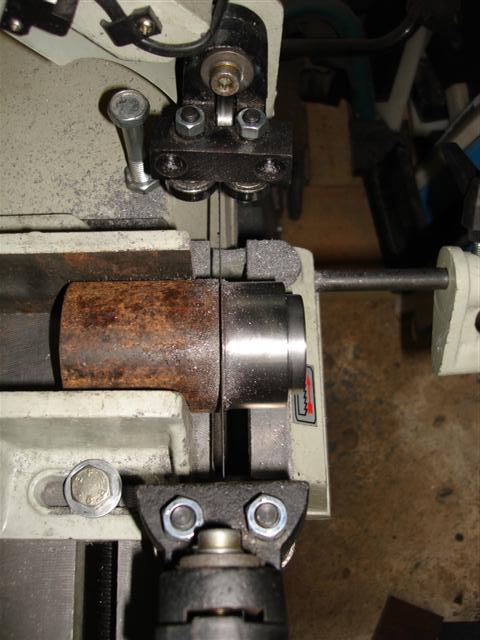

Pendant que ça découpe je chariotte mon cylindre

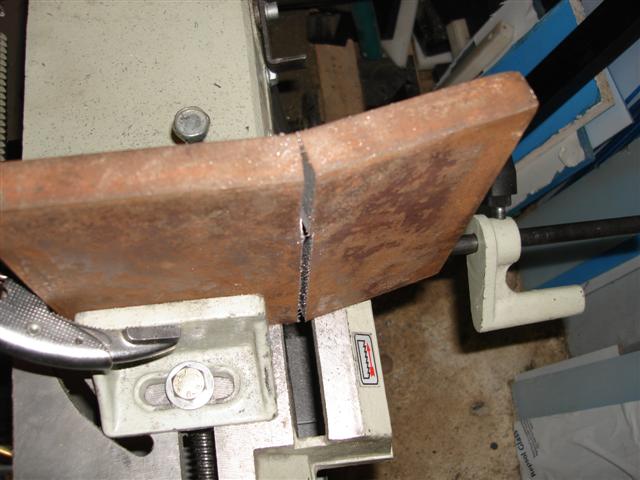

La plaque était trop grande j'ai du m'y reprendre à 2 fois



Dans ce genre d'opération il faut être attentif,
 il ne faut pas laisser la lame découper la pièce totalement, car la scie tomberai d'un coup sec.
J'ai terminé à la main

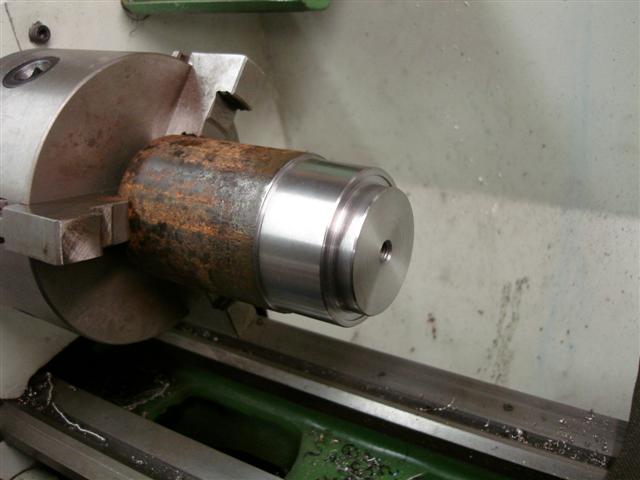

Du coté du tour la base tournante est terminée



je découpe les parties inutiles

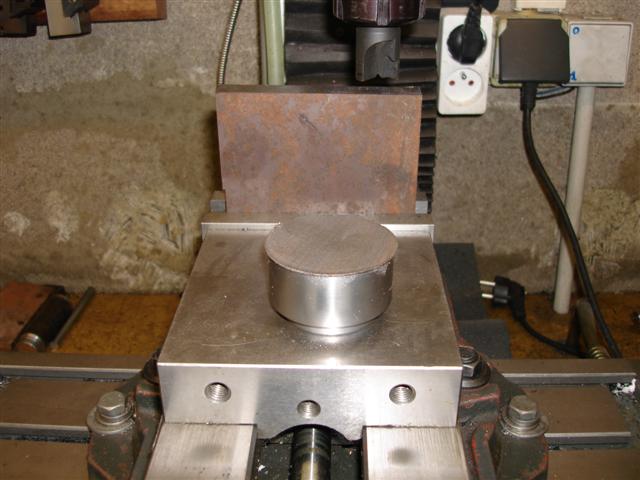

La base tournante et en arrière plan la base fixe qui est prête à se faire usinée

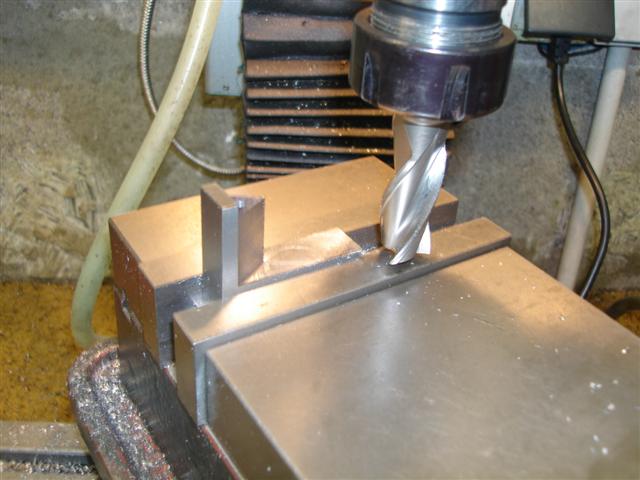

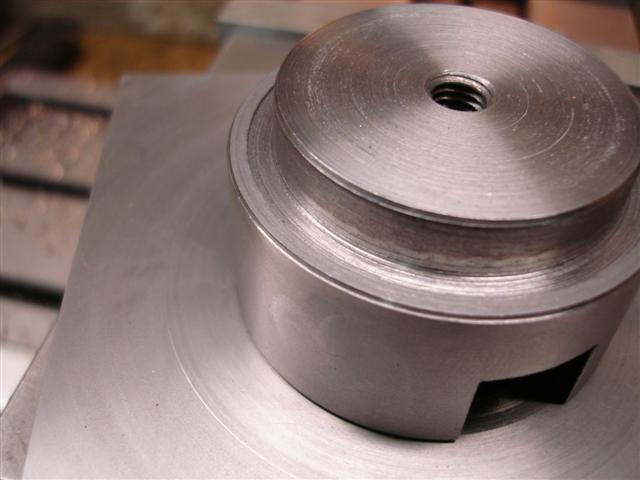

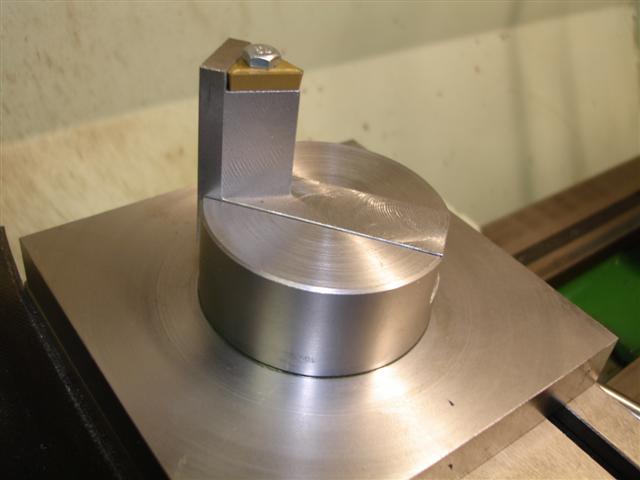

Rainurage

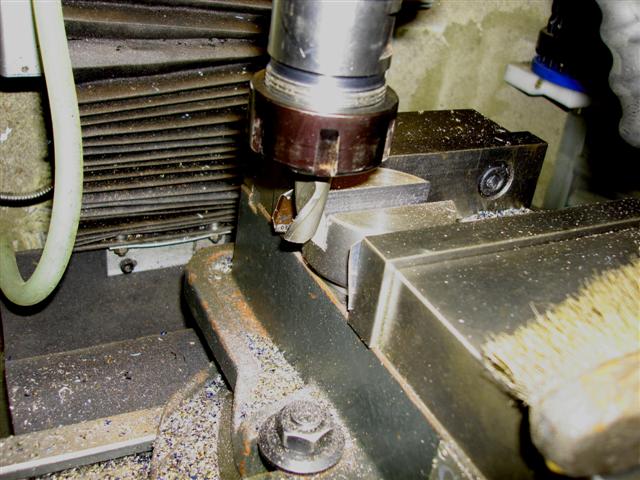

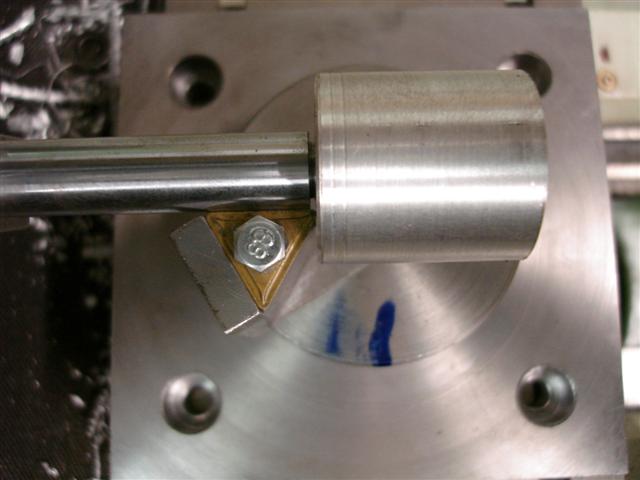

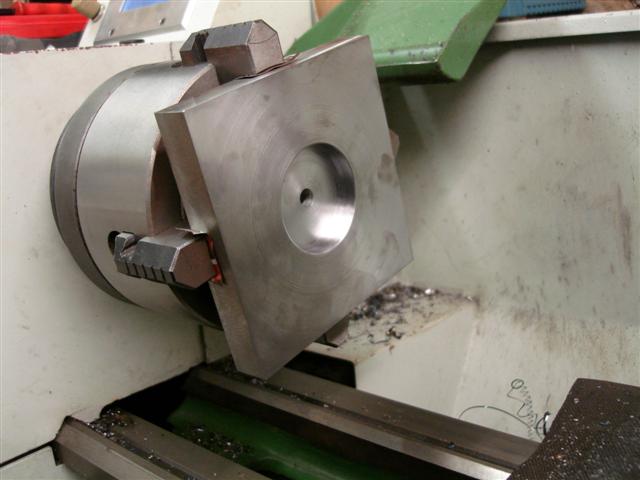

Je dresse la face de la base et ensuite j'alèse





Une fois les 2 pièces assemblées,

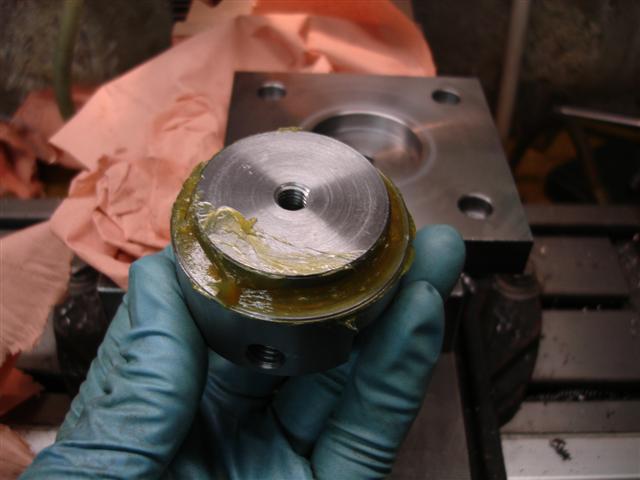

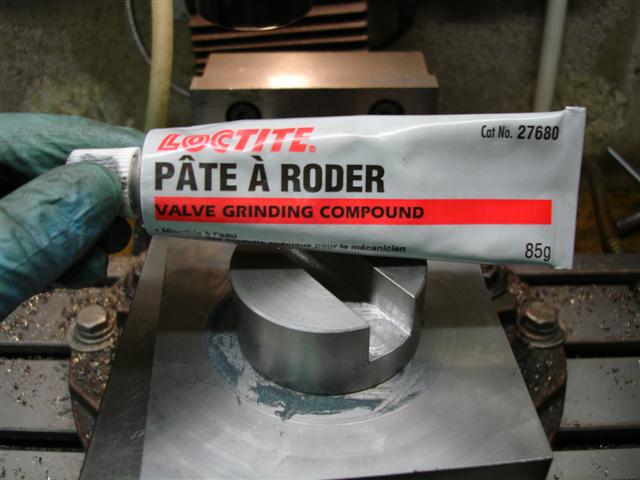

je passe un coup de pâte à roder entre les 2 surfaces de contact
comme ça le mouvement est plus doux

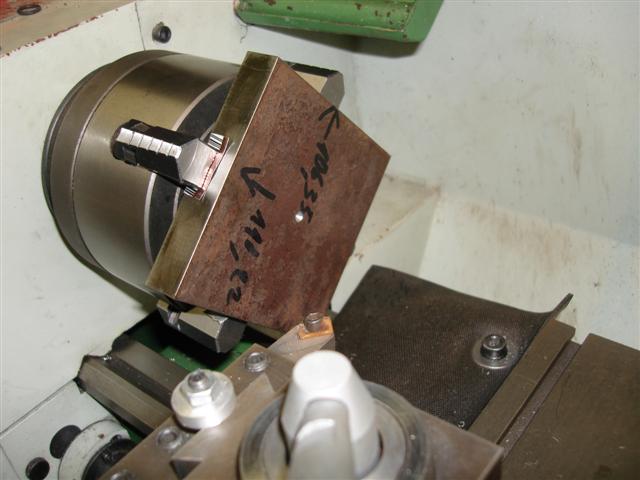

pour la tête j'ai orienté l'étau à 30° d'abord d'un coté puis de l'autre



premier assemblage

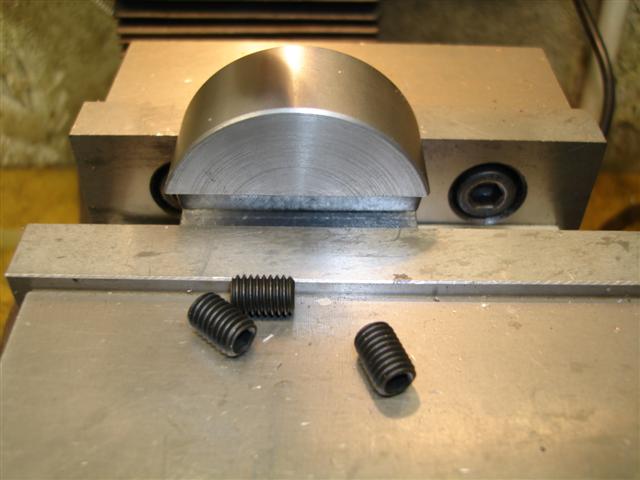

Pour bloquer la tête je me suis servit de vis sans têtes en M8

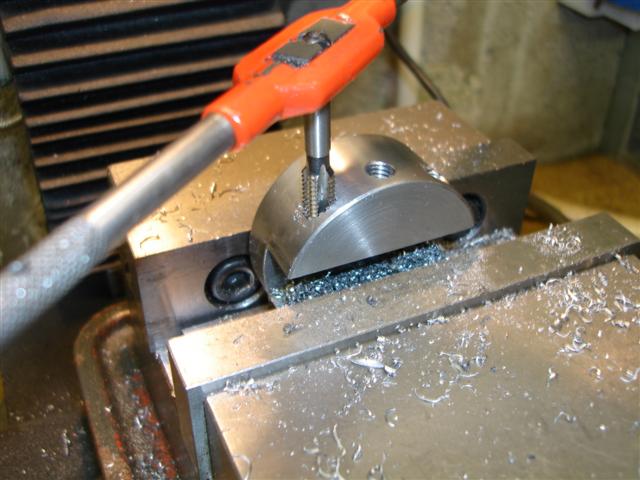

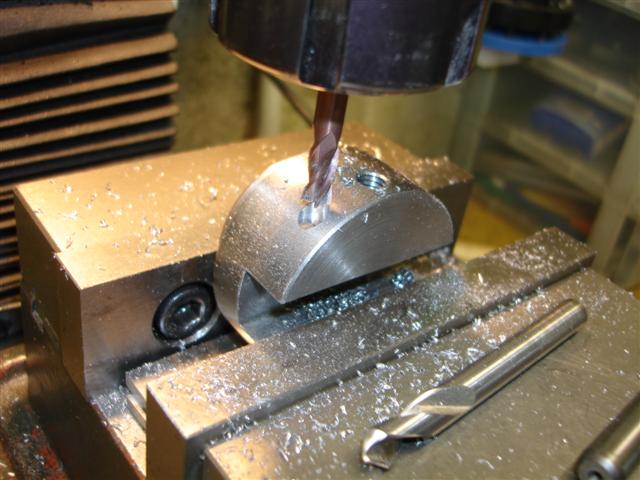

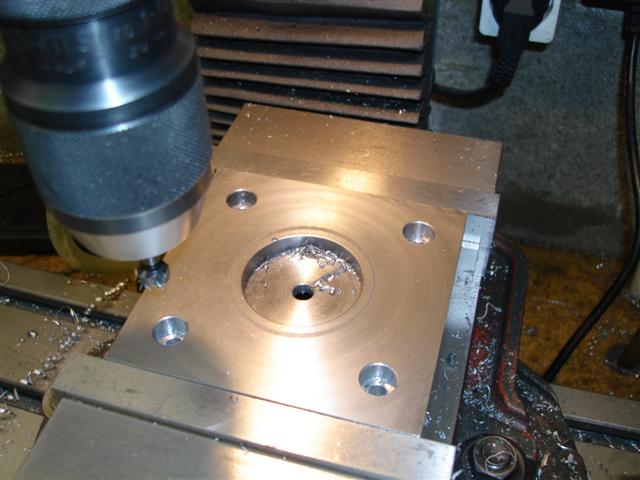

Lamage perçage et taraudage



Je sais c'est anti-mécanique ce taraudage



Perçage des trous de fixe

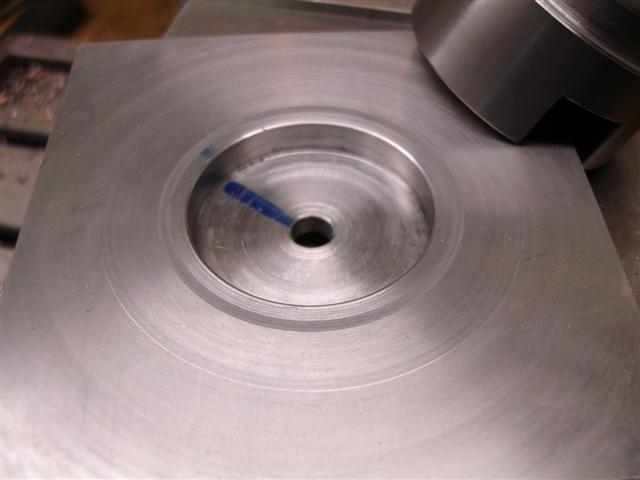

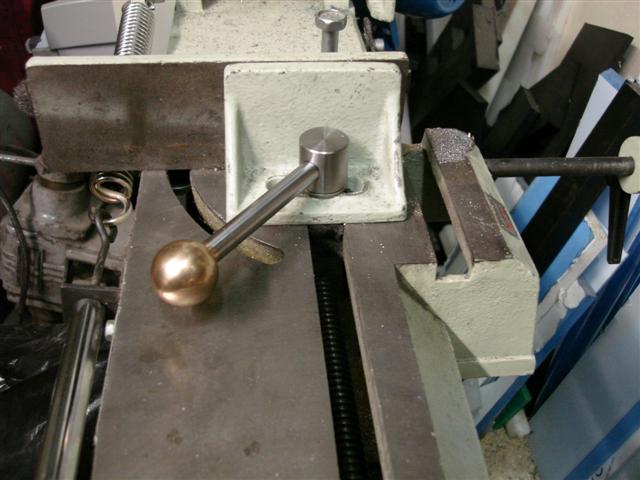

Repérage de l'endroit ou prendra place le levier de manipulation (au marqueur bleu)
la plaquette est parallèle à l'axe



le montage: je graisse la portée de la base tournante
et je colle la vis à la loctite bleu après séchage, le mouvement est vraiment doux

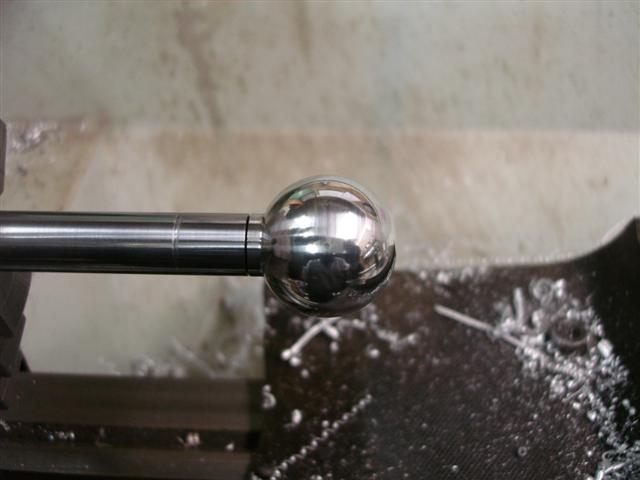

Première boule
après un coup de tampon jex et un coup de pâte à polir quand même



et la deuxième

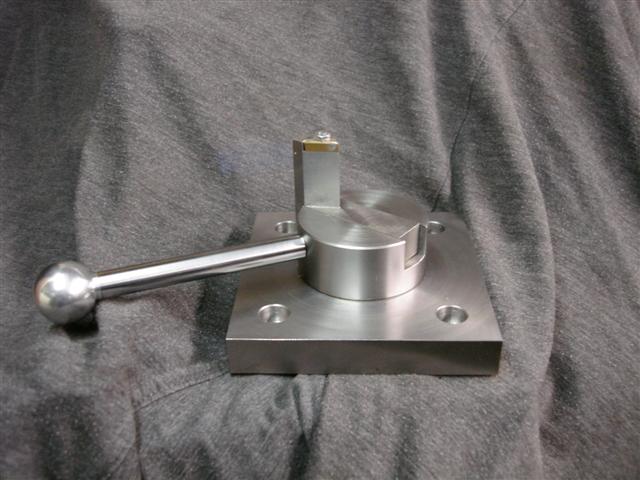

et voila l'outil fini



Merci de m'avoir lu

Pierre
