Ayant acheté et récupéré quelques
barreaux en HSS je me suis acheté un touret à meuler,
et l'affutage à
main levée c'est pas terrible. J'ai donc fabriqué un guide d'affutage.

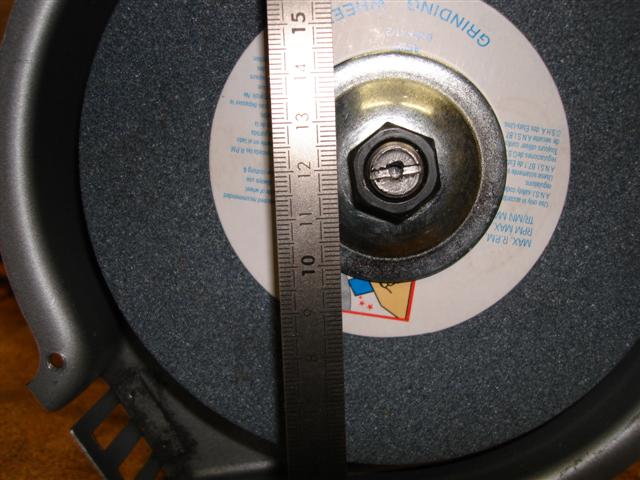

La hauteur d'axe pour savoir ou je vais

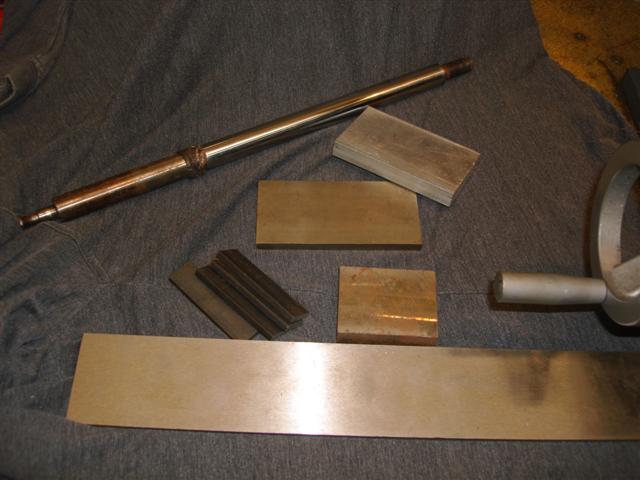

Une bonne partie du matériel nécessaire

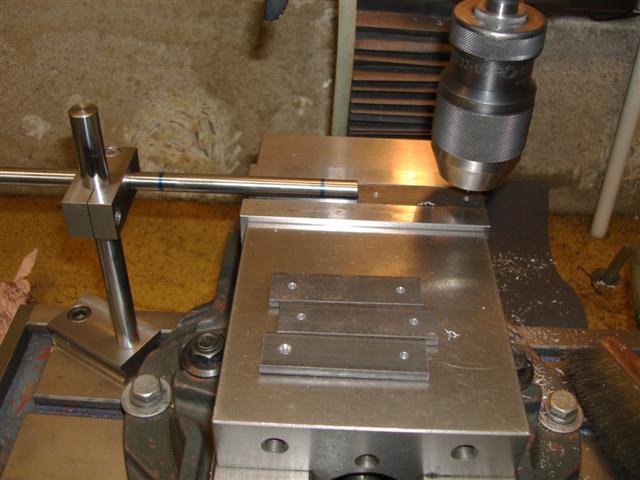

Perçage et arrondissage des plats latéraux

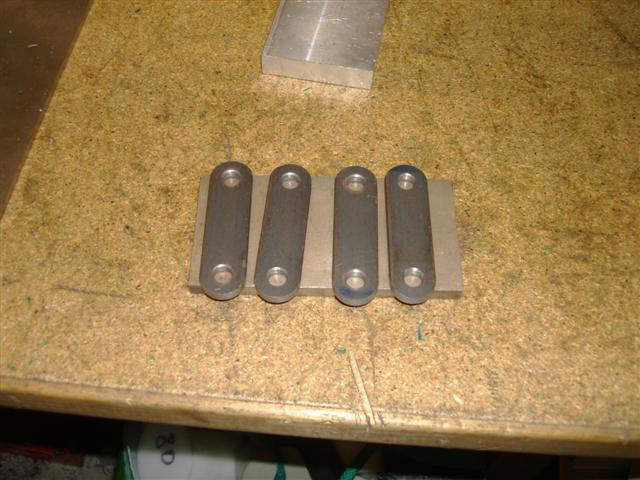

Voila ça c'est fait

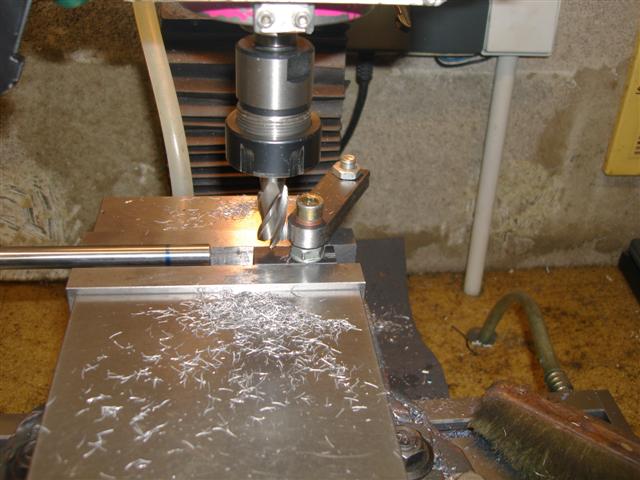

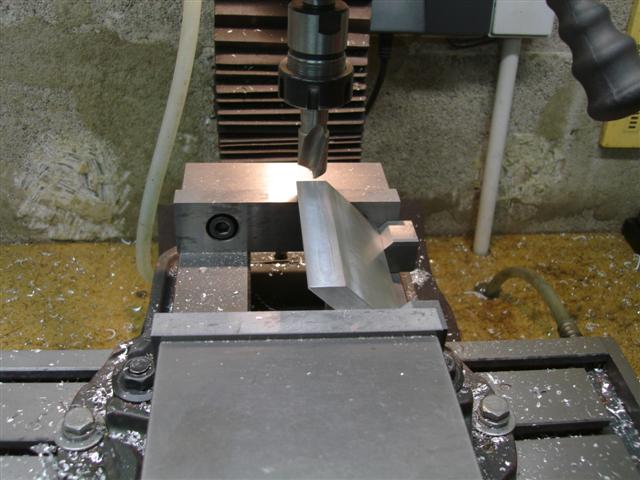

Un morceau d'alu que j'usine à 45°

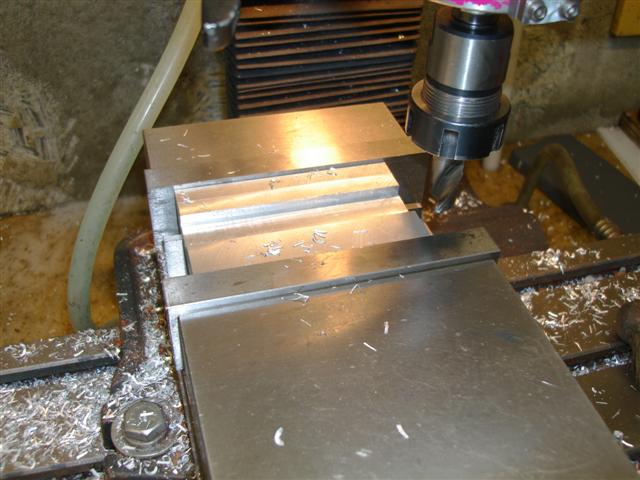

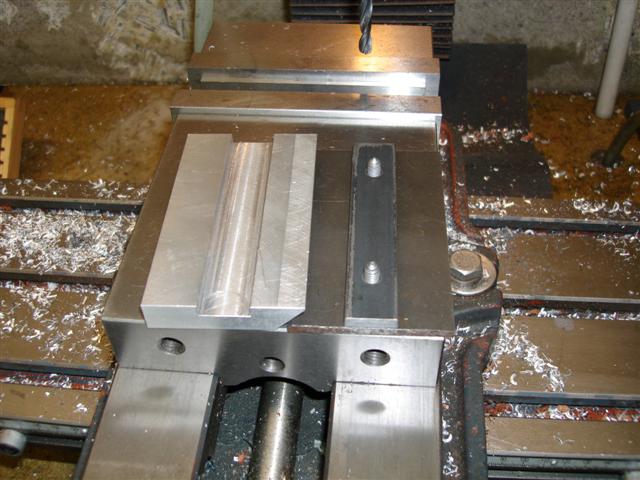

je lui fait une rainure
sur la droite on voit la partie supérieure du guide
Les vis sont collées à la loctite puis usinées

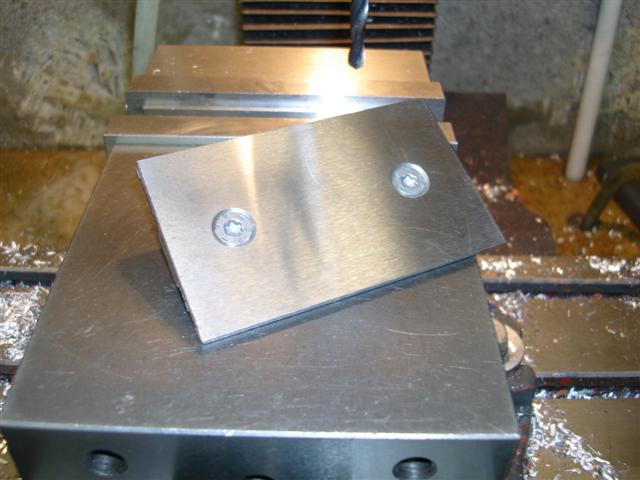

Et vu de dessus (c'est une tôle de 4mm rectifiée)

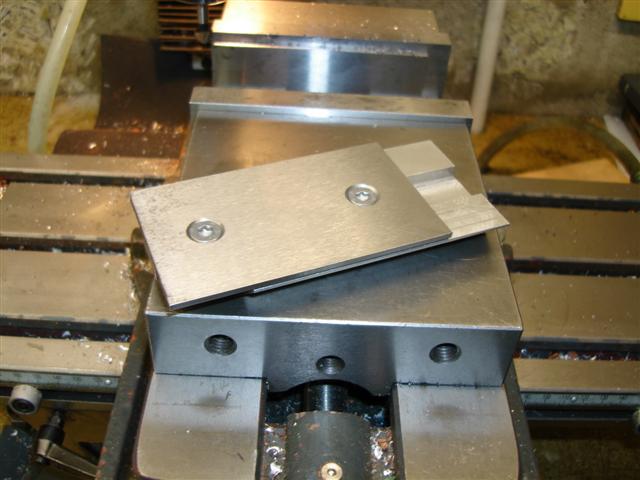

Le couple réuni

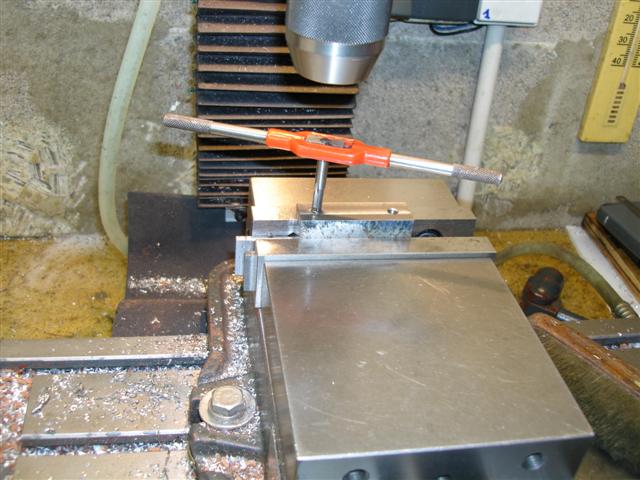

Taraudage du support

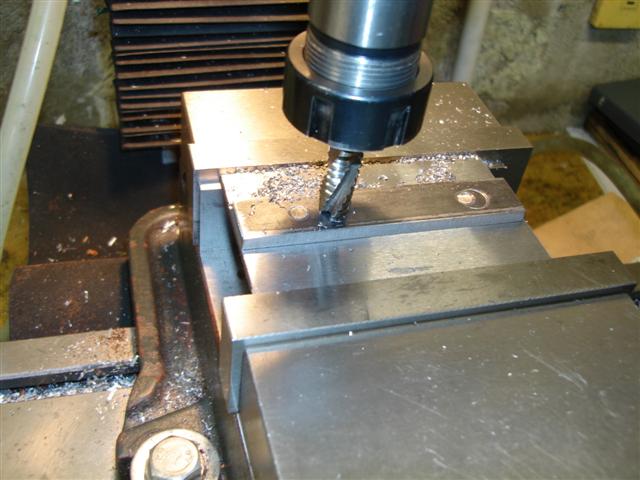

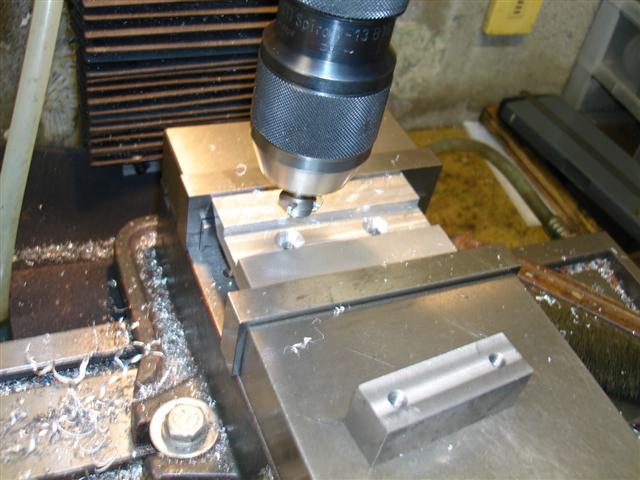

Lamage

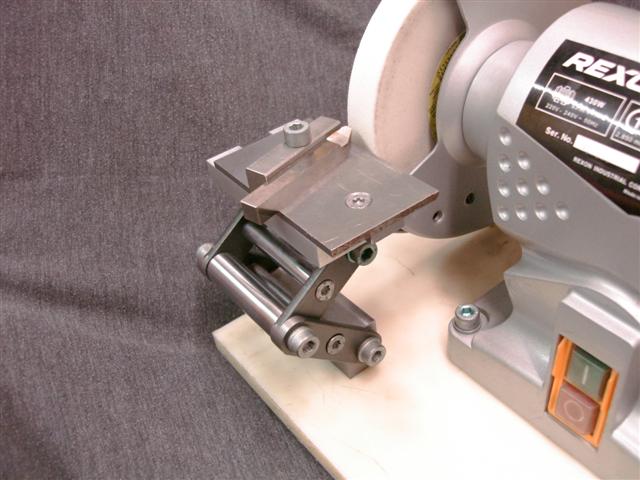

Une photo de l'assemblage
J'ai fixé le touret ainsi que le guide sur une plaque de PA6 (nylon) de 15mm

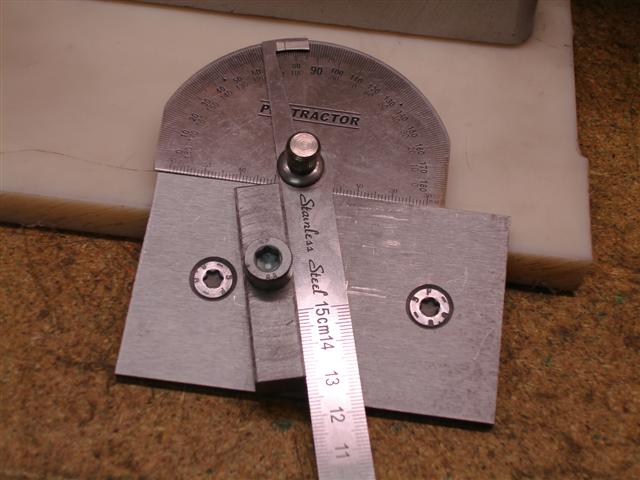

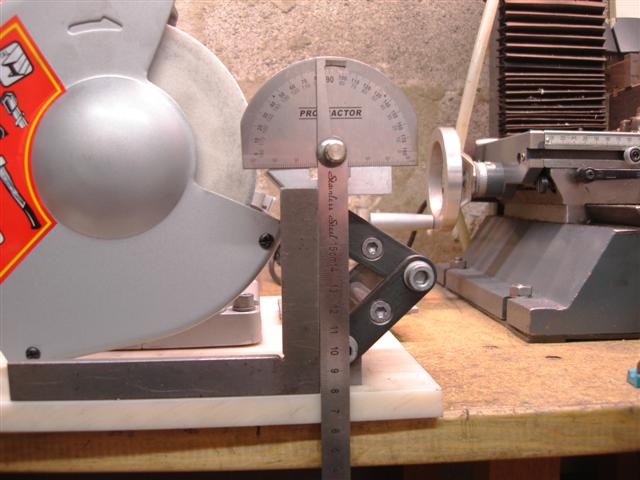

comme ça je peux régler avec une grande précision l'angle que je veux
à l'aide d'un raporteur d'angle

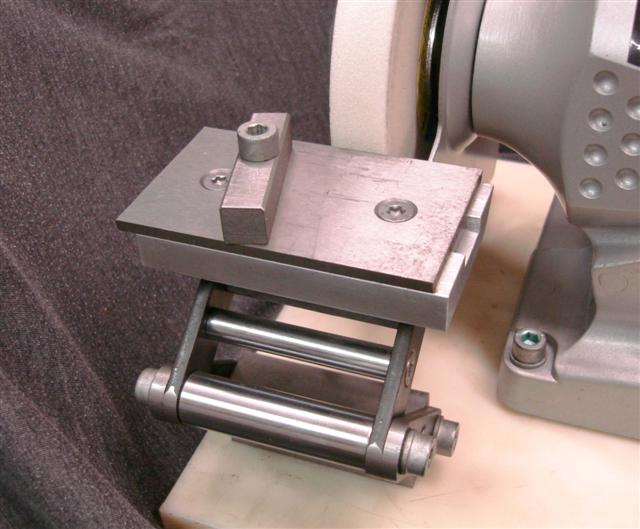

Et une photo finale
Le serrage se fait à l'aide d'une clé malle de 6mm
c'est moins pratique que les manettes mais tellement plus sur
.
Merci de m'avoir lu
