slouptoouut, un membre du forum usinages
m'avais envoyé des plaquettes carbure en échgange
de lampes récupérées chez ma voisine.
le type des plaquettes est WCGX.
En fouinant un peu sur le net, les plaquettes se montaient sur des forets.
Trop complexe la fabrication d'un foret!
Je me suis donc rabattu sur un tout autre usage,
même si c'est pas le but premier de cette plaquette, le résultat final est satisfaisant.
voici en images le récit de cette fabrication!

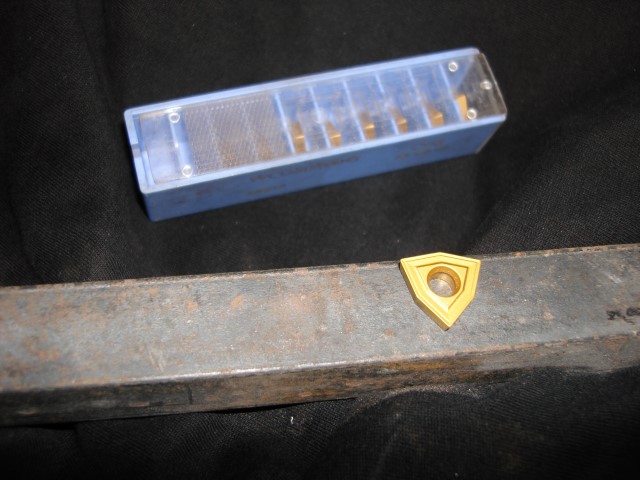

les plaquettes et le brut (un bout de 20*20*100)

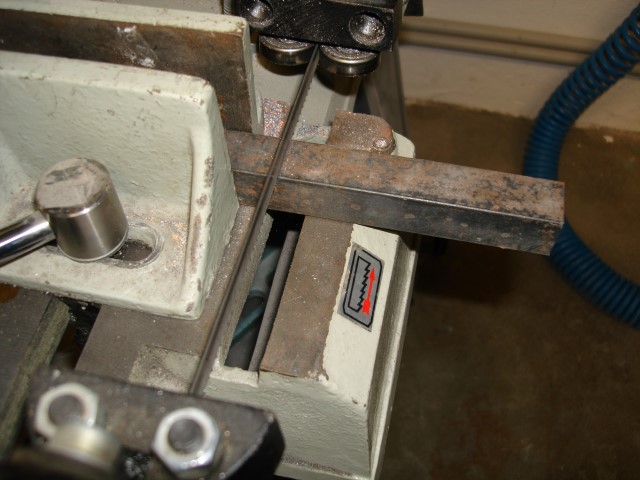

découpe du brut

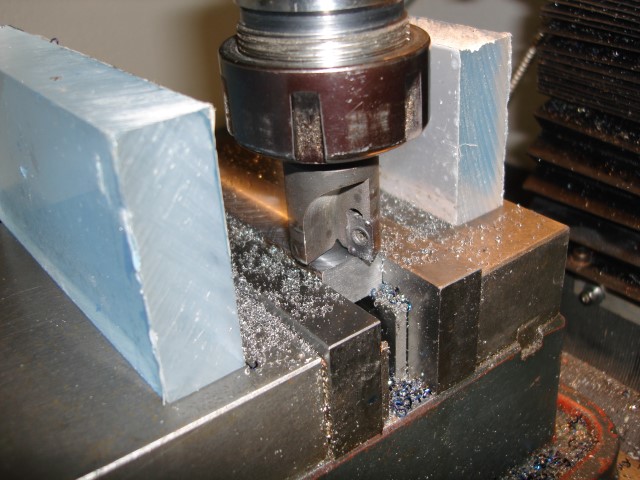

surfaçage avec la fraise fait maison
L'angle de la plaquette est de 80° j'ai donc incliné le porte outil de 5° d'un coté

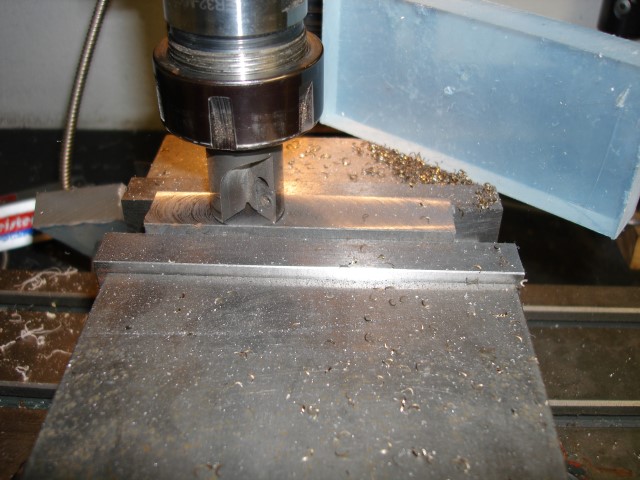

premier usinage

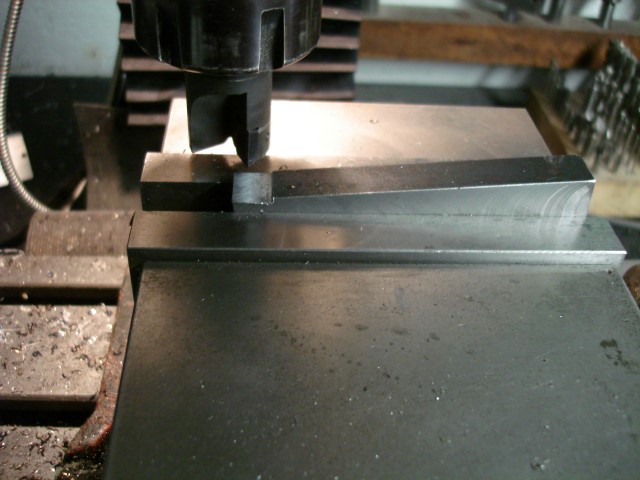

puis de 5° de l'autre coté

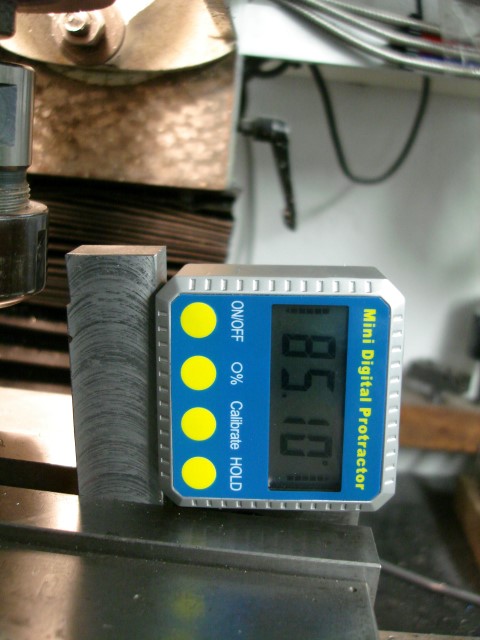

l'angle du porte outil et celui de la plaquette
ce montage est un peu sensible,

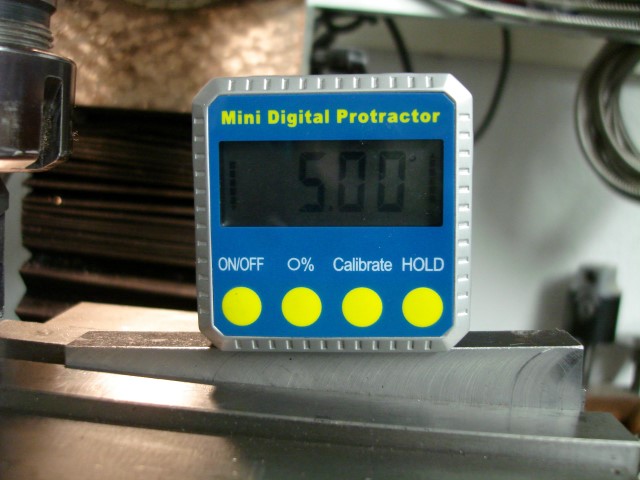

j'ai réglé l'angle puis avant la dernière passe j'ai recontrôlé la valeur car avec le porte à faux,
la pièce bougeait toujours un peu.

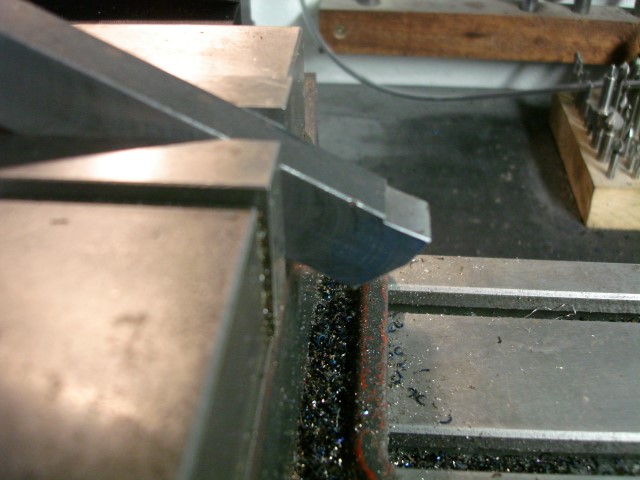

le dernier angle

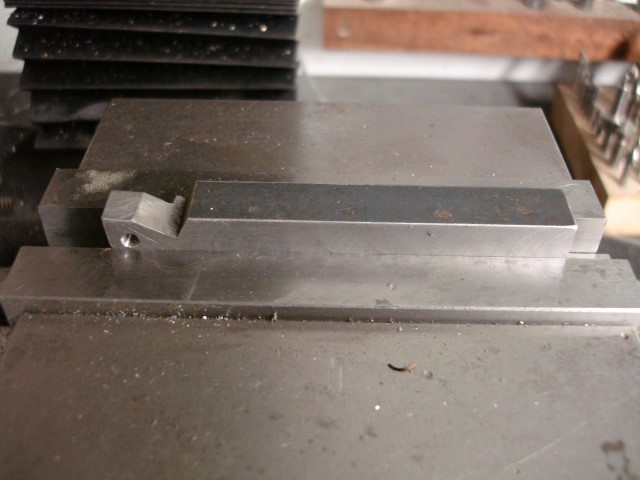

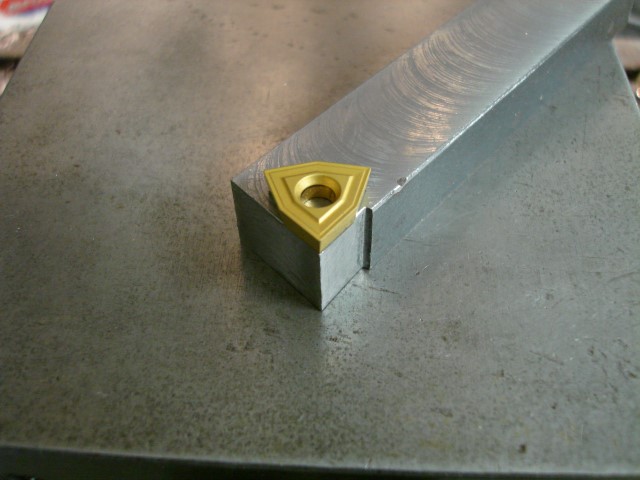

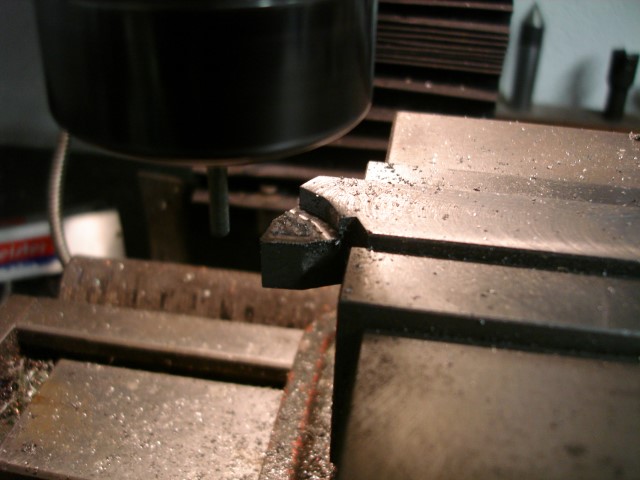

ensuite j'ai usiné avec la CNC l'emplacement de la plaquette

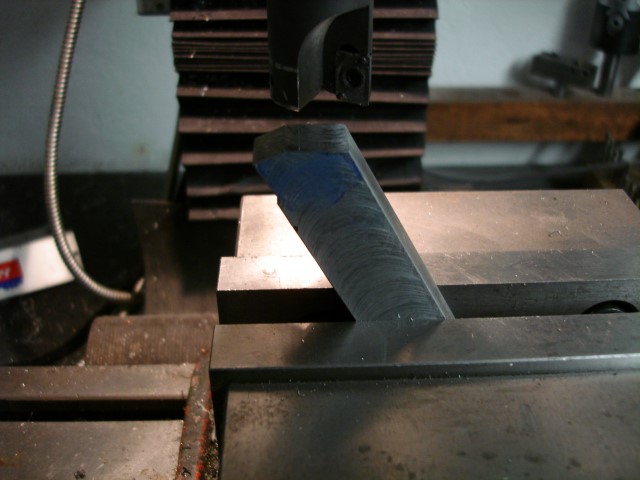

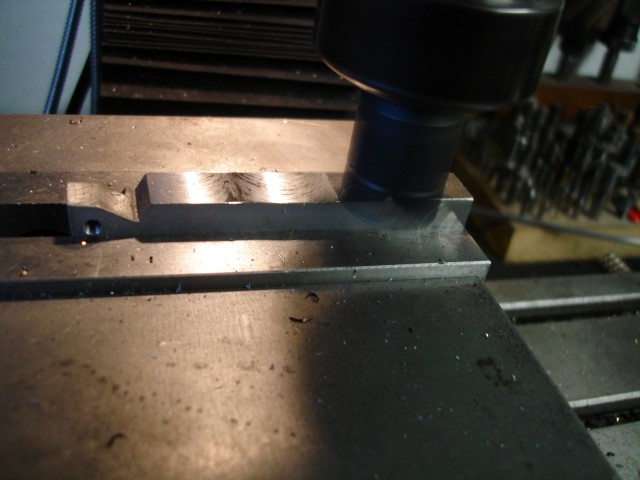

Je lui enlève un peu de gras

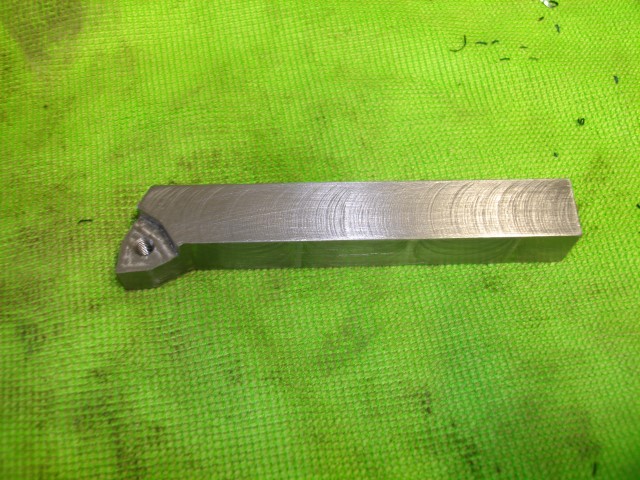

et voila brut d'usinage

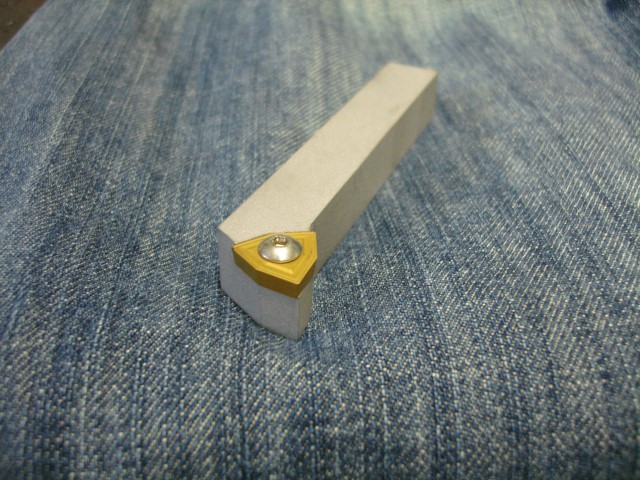

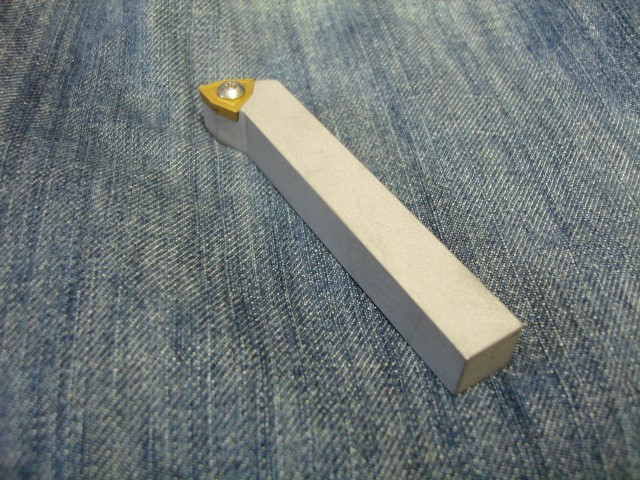

et une fois sablé et avec la plaquette montée

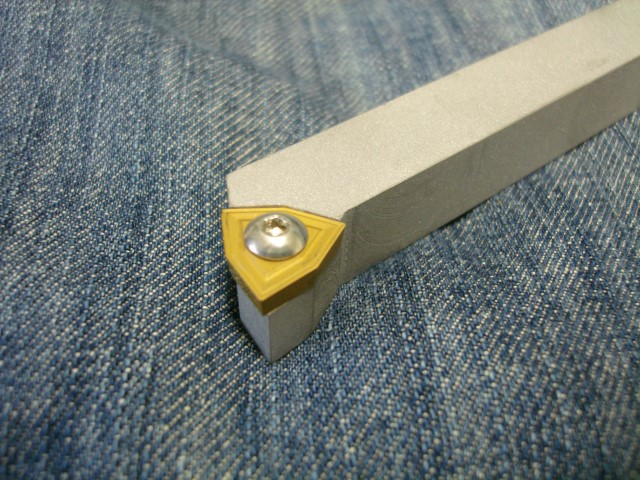

l'angle de la plaquette n'est pas ajusté vraiment comme il faut, mais l'outil est fonctionnel

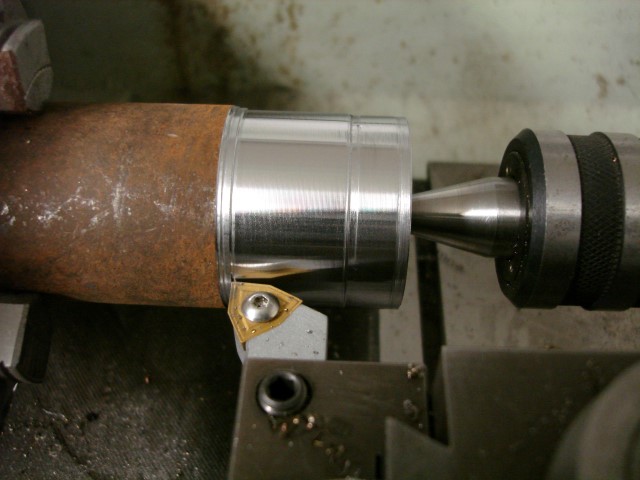

premier essai et c'est concluant, autant en chariotage....

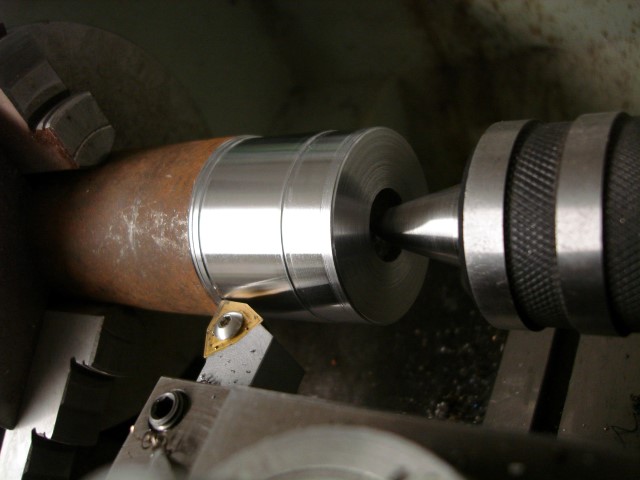

qu'en dressage!
voila!
Merci à slouptoouut et à vous de m'avoir lu.
